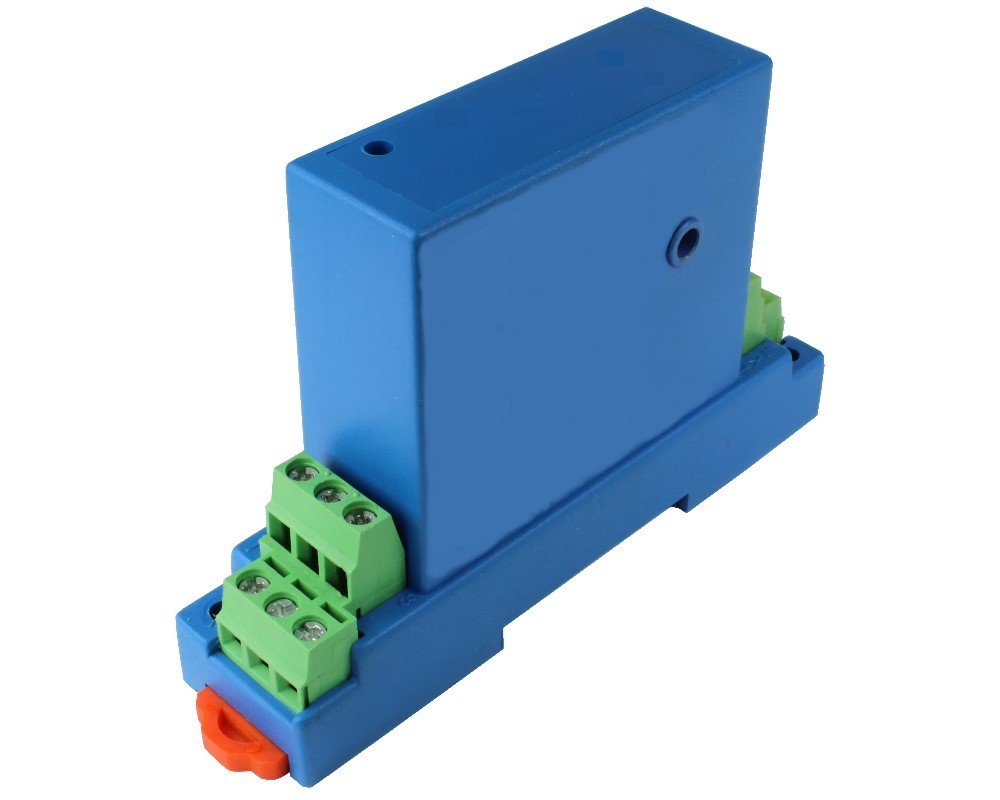

AC Stromsensor CYCS11-xnWS9

Zurück

Nominaler Eingangsstrom:

Versorgungsspannung:

Ausgangssignal:

Der CYCS11-xnWS9 AC Stromsensor/-wandler arbeitet nach dem Prinzip der elektromagnetischen... mehr
AC Stromsensor CYCS11-xnWS9

Der CYCS11-xnWS9 AC Stromsensor/-wandler arbeitet nach dem Prinzip der elektromagnetischen Induktion und wurde für Anwendungen in der Messung und Überwachung von einphasigen AC Strom entwickelt. Das Ausgangssignal (Spannung oder Strom) dieses Wandlers ist proportional zum gleichgerichteten Mittelwert des Eingangsstroms (AC) oder reflektiert die Stromwelle am Eingang. Er ist geeignet für allgemeine Anwendungen wie zum Beispiel Spannungsversorgungen bei festen Frequenzen.

Nennstrom (Input): 0-5A, 0-10A, 0-15A, 0-20A, 0-25A, 0-30A, 0-35A, 0-40A, 0-45A, 0-50A
Reaktionszeit: 300ms , ≤15µs
Genauigkeit: 0.1% , 0.2%, 0.5%
Thermaldrift: 300-350ppm/°C , 50ppm/°C, 150ppm/°C
Versorgungsspannung: +12 V DC, +24 V DC, ±12 V DC, ±15 V DC
Ausgangssignal: 0-5 V DC, 0-10 V DC, 0-20 mA DC, 4-20 mA DC, momentane Spannung 0-5V AC
Isolationsspannung: 2.5 kV DC, 1min
Messbereich: 0 - 1.2 times of rated input current
Betriebstemperatur: -10°C ~ +60°C
Stromtyp: AC
