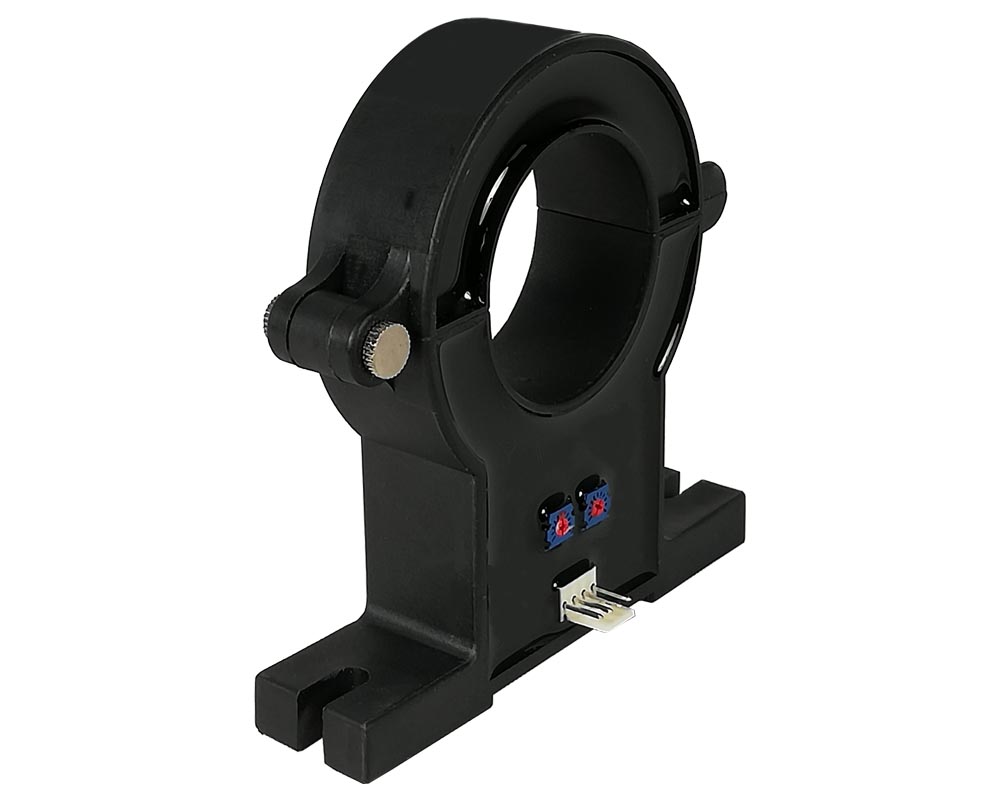

Aufklappbarer AC Hall-Effekt Stromsensor CYHCS-EKBDA

Anschluss

Nominaler Eingangsstrom

Versorgungsspannung

Jetzt in unserem Onlineshop bestellen

Serien-Nr: CYHCS-EKBDA

Artikel-Nr: CYHCS-EKBDA.15

Produktinformationen "Aufklappbarer AC Hall-Effekt Stromsensor CYHCS-EKBDA"

Dieser Hall-Effekt Stromsensor basiert auf dem Hall-Effekt Messprinzip, und ist mit einem aufklappbaren Kern und einer hohen galvanischen Isolation zwischen dem Primärleiter und der sekundären Schaltung entwickelt. Er kann für Messungen von AC Strom, Impulsstrom etc. verwendet werden. Der Ausgang des Stromwandlers stellt den gleichgerichteten Mittelwert des Stroms im Primärleiter dar.

Produkteigenschaften

aufklappbar
einfache Montage
Exzellente Genauigkeit
Sehr gute Linearität
Geringe Stromverbrauch
Fensterstruktur
Elektrisch isoliert den Ausgang des Stromwandlers vom Primärstromleiter
Keine Einfügungsverlust
Stromüberlastbarkeit

Anwendungen

Photovoltaik-Anlagen
Nicht unterbrechbare Stromversorgung (UPS)
Zahlreiche Versorgungsspannung
Frequenz Konvertierung Timing Ausrüstungen
Elektrische Schweißmaschinen
Umspannstation
Numerische Kontrollmaschinenwerkzeuge
Elektrische angetriebene Lokomotiven
Mikrocomputerüberwachung
Elektrische Energienetzwerküberwachung

Ausgangssignal:	4-20 mA DC
Betriebstemperatur:	-25°C ~ +85°C
Fenstergröße (mm):	Ø 40.5
Fenstertyp:	Rund
Frequenz Bandbreite:	20Hz ~ 20kHz
Genauigkeit:	1%
Linearität:	1%
Nominaler Eingangsstrom:	0-50A, 0-100A, 0-200A, 0-500A, 0-800A, 0-1000A, 0-1500A, 0-2000A
Richtung:	bidirektional
Sensortyp:	Open-Loop
Stromtyp:	AC
Versorgungsspannung:	+12 V DC, +15 V DC, +24 V DC
