Aufklappbarer Hall Effekt DC Stromsensor CYHCT-L35K

Nominaler Eingangsstrom:

Versorgungsspannung:

Richtung:

Ausgangssignal:

Anschluss:

Der Stromsensor CYHCT-L35K basiert auf dem Hall-Effekt Messprinzip, und ist mit einer hohen... mehr
Aufklappbarer Hall Effekt DC Stromsensor CYHCT-L35K

Der Stromsensor CYHCT-L35K basiert auf dem Hall-Effekt Messprinzip, und ist mit einer hohen galvanischen Isolation zwischen dem Primärleiter und der sekundären Schaltung entwickelt. Er kann für Messungen von DC Strom sowie von DC Impulsstrom verwendet werden. Der Ausgang des Stromwandlers stellt den zumessenden Strom im Primärleiter dar.

Produkteigenschaften

  • DC Strommessung
  • Ausgangssignaloptionen (4-20mA, 0-5V, 0-10V)
  • Hohe Isolation zwischen primären und sekundären Schaltungen

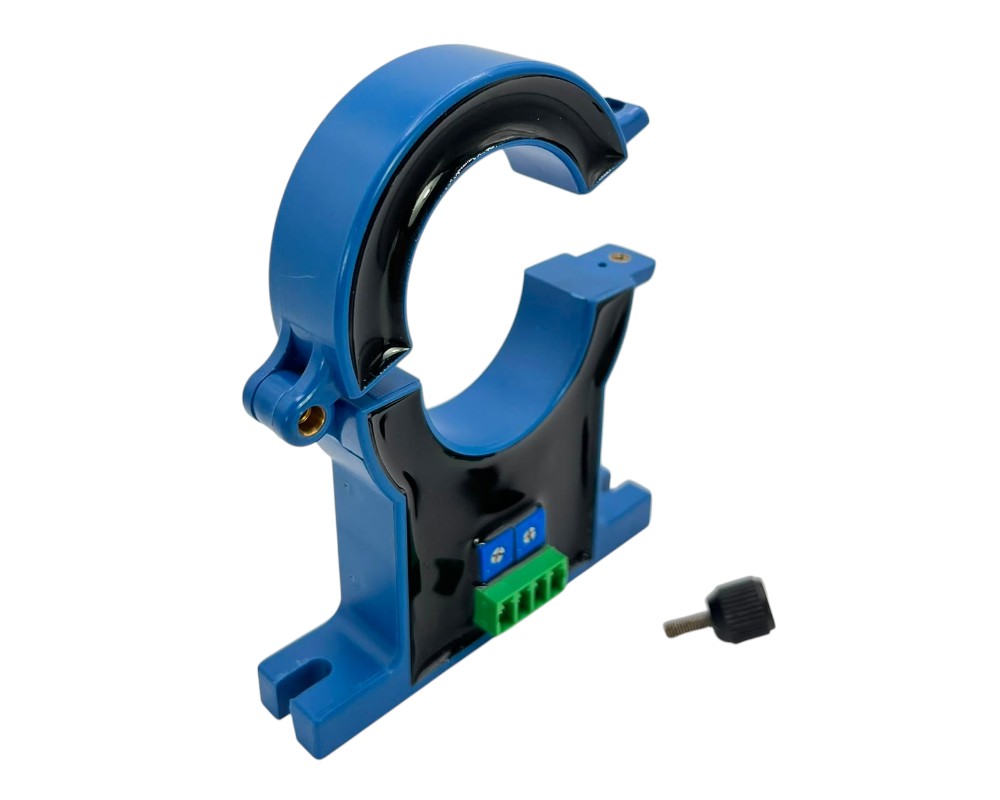

  • Aufklappbare Fensterstruktur
  • Schutz gegen Überspannung
  • Schutz gegen umgekehrter Polarität
  • Ausgangs Schutz gegen elektrische Störungen

Anwendungen

  • Photovoltaik-Anlagen
  • Akku Banken, z. B. Überwachung von Laststrom und Ladestrom, Prüfeinsatz,
  • Transportation, Messung von Zugkraft
  • Phasenanschnittssteuerte Heizungen
  • Direkte Verbindung zu PLC
  • Detektion von Motor-Stillständen & Kurzschlüssen
  • Industrie Instrumente
Nennstrom (Input): 0-50A, 0-60A, 0-70A, 0-80A, 0-90A, 0-100A, 0-200A, 0-300A, 0-400A, 0-500A, 0-800A, 0-1000A
Versorgungsspannung: +12 V DC, +15 V DC, +24 V DC
Ausgangssignal: 0-20 mA DC, 4-20 mA DC, 0-5 V DC, 0-10 V DC
Stromtyp: DC
Fenstertyp: Rund
Fenstergröße (mm): Ø 35
Richtung: unidirektional, bidirektional
Genauigkeit: 0.5%, 1%
Linearität: ±0,5%, ±0.2%
Betriebstemperatur: -40°C ~ +70°C
Frequenz Bandbreite: DC – 8kHz
