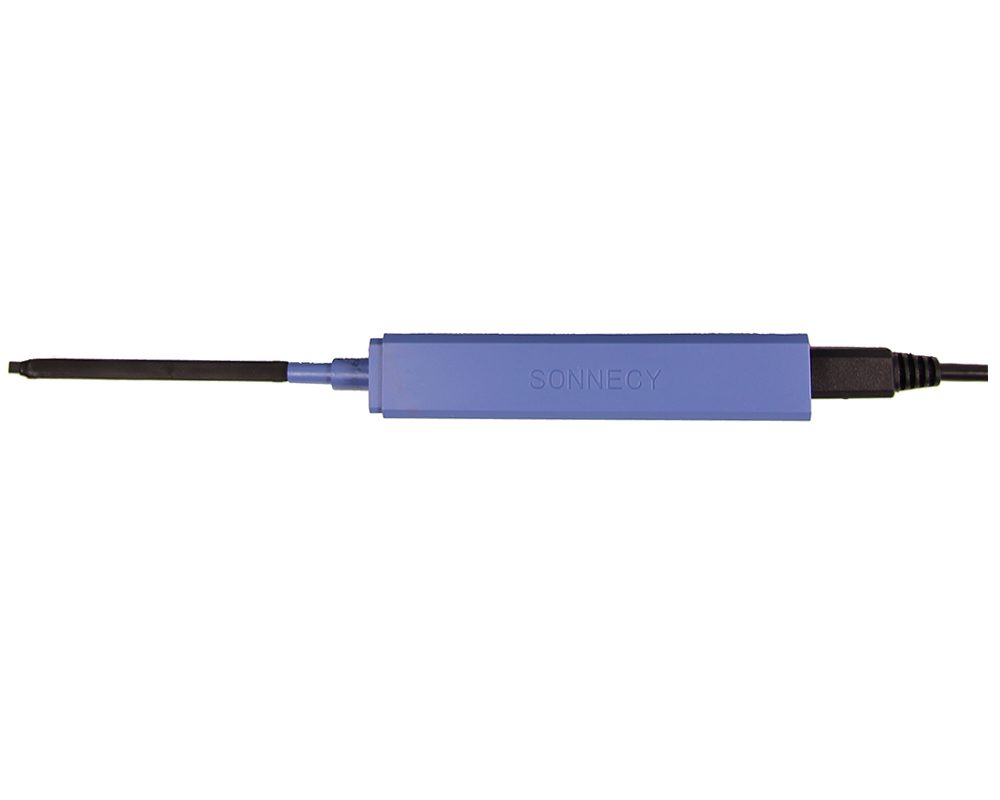

Axialhallsonde CYAP98

CYAP98A (Messbereich: 0-50mT, 0-500mT) und CYAP98B (Messbereich: 0-200mT, 0-2000mT) sind für die Anwendung beim Gaussmeter CYGM99A optimiert worden. Sollte die Hallsonde bei anderen Geräten, Maschinen oder Systeme Anwendung finden, dann wählen Sie "kundenspezifischer Messbereich" und geben an, welchen Messbereich Sie benötigen.

Hinweis: CYTP98-Sonden mit kundenspezifischen Messbereich haben eine Ausgangsspannung von +2.5V±2VAC/DC.

Allgemeine Informationen

CYAP98 ist die Bezeichnung einer Axialhallsonde, die zur Messung der Magnetfeldstärke von Permanentmagnete, Elektromagnete, Motoren, Lautsprecher, magnetische Sensoren und Messwandler sowie von anderen Maschinen und Instrumente usw. verwendet werden kann.

Es benötigt eine Spannungsversorgung von +5VDC, um eine Ausgangsspannung von 2,5VDC±2VAC/DC in einem Messbereich von 0-50mT bis 0-2000mT auszugeben. Die Sonde weist eine hohe Linearität von ±0,5%~±1,0% und eine Messgenauigkeit von ±1,0% ~ ±2,0% auf.

Eigenschaften

  • Die Hallsonde gibt eine analoge Ausgangsspannung von 2,5VDC±2VAC/DC aus, die in verschiedene Mess- und Regelungssysteme für Magnetfeldmessungen integriert werden kann.
  • Die Hallsonde wird mit einer einzelnen Spannungsversorgung von +5VDC betrieben, welches von einem Mikroprozessorbasierten System über einem USB-Kabel bereitgestellt werden kann.
  • Ein kostengünstiges Messgerät, welches leicht zu bedienen und praktisch in der Handhabung und Lagerung ist.
  • Ideal für schnelle Qualitätskontrollen und Vergleichsmessungen
Ausgangssignal: +2.5 V ± 2 V AC/DC
Magnetfeld: DC/AC field
Genauigkeit: DC: ±1.0%, AC: ±2.0%
Linearität: ±0.5% ~ ±1.0%
Betriebstemperatur: -25°C ~ +70°C
Messbereich: 0-50mT to 0-3000mT
