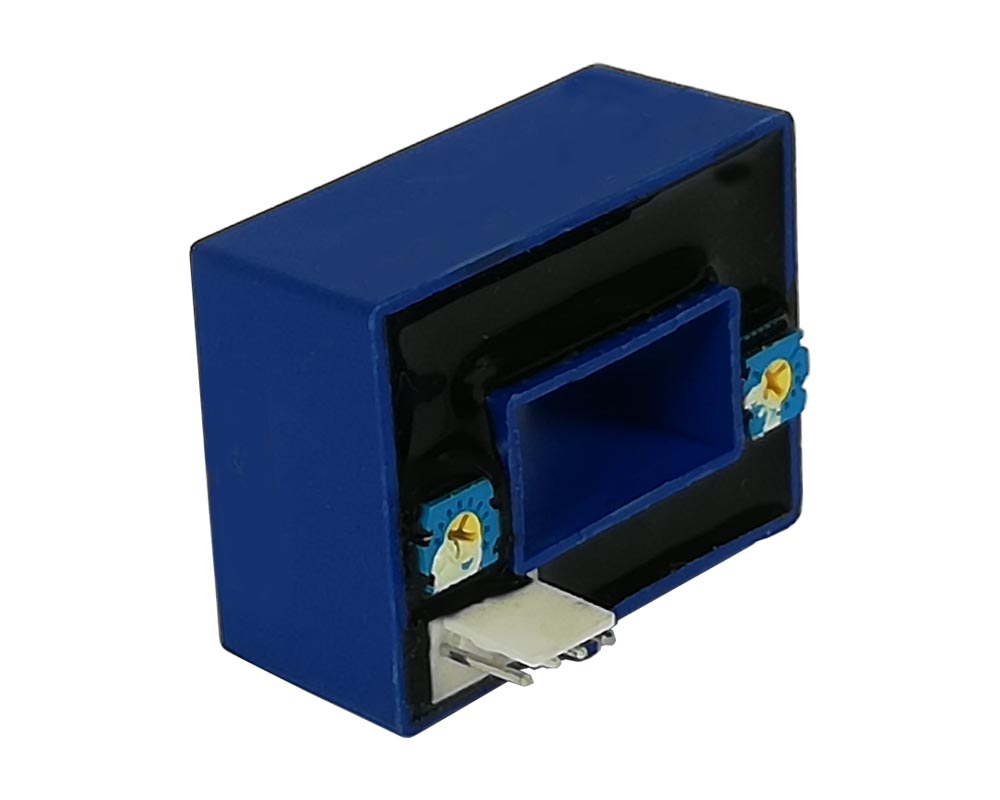

Hall-Effekt AC/DC Stromsensor CYHCS-BSR565 mit offener Kreisstruktur
Serien-Nr:
CYHCS-BSR565
Artikel-Nr:
CYHCS-BSR565.5
Produktinformationen "Hall-Effekt AC/DC Stromsensor CYHCS-BSR565 mit offener Kreisstruktur"
Dieser Stromsensor basiert auf dem Hall- Effekt- Prinzip mit offener Kreisstruktur, er wurde mit einer hohen galvanischen Isolation zwischen dem Primärleiter und der sekundären Schaltung entworfen. Er kann für Messungen von DC und AC Strom sowie von Impulsstrom verwendet werden. Der Ausgang des Stromwandlers stellt die reale Welle des zumessenden Stroms im Primärleiter dar.
Produkteigenschaften
- Exzellente Genauigkeit
- Sehr gute Linearität
- Geringes Gewicht
- Geringer Energieverbrauch
- Fensterstruktur
- Isoliert den Ausgang des Stromwandlers elektrische vom Primärstromleiter
- Keine Einfügungsverlust
- Stromüberlastbarkeit
Anwendungen
- Photovoltaik-Anlagen
- Frequenz Konvertierung Timing Ausrüstungen
- Zahlreiche Versorgungsspannungen
- Nicht unterbrechbare Stromversorgung (UPS)
- Elektrische Schweißgeräte
- Umspannstationen
- Numerisch kontrollierte Maschinen
- Elektrisch angetriebene Lokomotiven
- Mikrocomputerüberwachung
- Überwachung von elektrischen Energienetzwerken
| Ausgangssignal: | +2,5V DC±0,625V |
|---|---|
| Betriebstemperatur: | -25°C ~ +85°C |
| Fenstergröße (mm): | 20.5 x 10.5 |
| Fenstertyp: | Rechteck |
| Frequenz Bandbreite: | DC ~ 50kHz |
| Genauigkeit: | 1% |
| Linearität: | 1% |
| Nominaler Eingangsstrom: | 0-50A, 0-100A, 0-200A, 0-300A, 0-400A, 0-500A, 0-600A |
| Richtung: | bidirektional |
| Sensortyp: | Open-Loop |
| Stromtyp: | AC/DC |
| Versorgungsspannung: | +5 V DC |
Hersteller:
Unternehmensname: ChenYang Technologies GmbH & Co.KG
Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland
E-Mail: info@chenyang.de
Telefon: +49 8121 2574100
