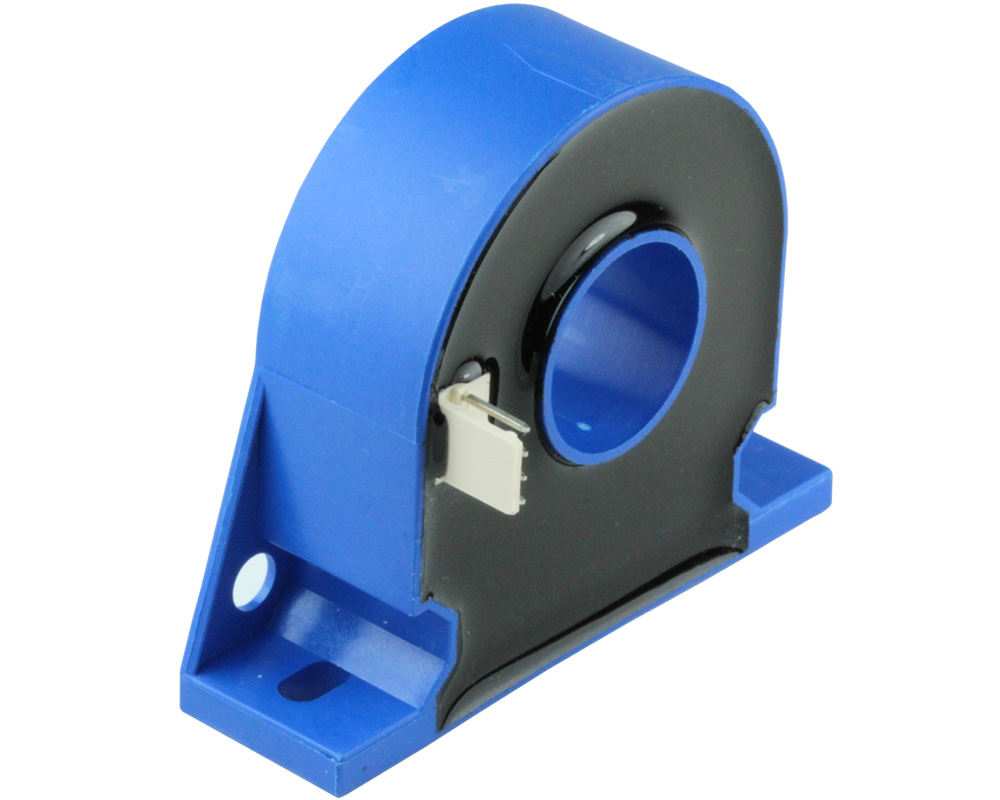

Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-D5
Serien-Nr:
CYHCS-D5
Artikel-Nr:
CYHCS-D5M100A
Produktinformationen "Hall-Effekt AC/DC Stromsensor mit geschlossener Kreisstruktur CYHCS-D5"
Dieser Hall-Effekt Stromsensor basiert auf der geschlossenen Kreisstruktur und dem Kompensationsprinzip, und ist mit einer hohen galvanischen Isolation zwischen dem Primärleiter und der sekundären Schaltung entwickelt. Er kann für Messungen für DC und AC Strom sowie von Impulsstrom etc. verwendet werden. Der Ausgang des Stromwandlers stellt die reale Welle des zumessenden Stroms im Primärleiter dar.
Produkteigenschaften
- Geringe Größe,eingekapselt
- Exzellente Genauigkeit
- Sehr gute Linearität
- Geringer Stromverbrauch
- Stromüberlastbarkeit
Anwendungen
- Photovoltaik-Anlagen
- Mehrzweck- Wechselrichter
- AC/DC Variable Geschwindigkeitstreiber
- Batteriebetriebene Anwendungen
- Nicht unterbrechbare Stromversorgung (UPS)
- Umschaltbare Stromversorgung
| Ausgangssignal: | ±50 mA AC/DC, ±100 mA AC/DC, ±150 mA AC/DC |
|---|---|
| Betriebstemperatur: | -25°C ~ +85°C |
| Fenstergröße (mm): | Ø 20 |
| Fenstertyp: | Rund |
| Frequenz Bandbreite: | DC ~ 100kHz |
| Genauigkeit: | 0.5% |
| Linearität: | 0.1% |
| Nominaler Eingangsstrom: | 0-100A, 0-200A, 0-300A |
| Richtung: | bidirektional |
| Sensortyp: | Closed-Loop |
| Stromtyp: | AC/DC |
| Versorgungsspannung: | ±12V ~ ±18V DC |
