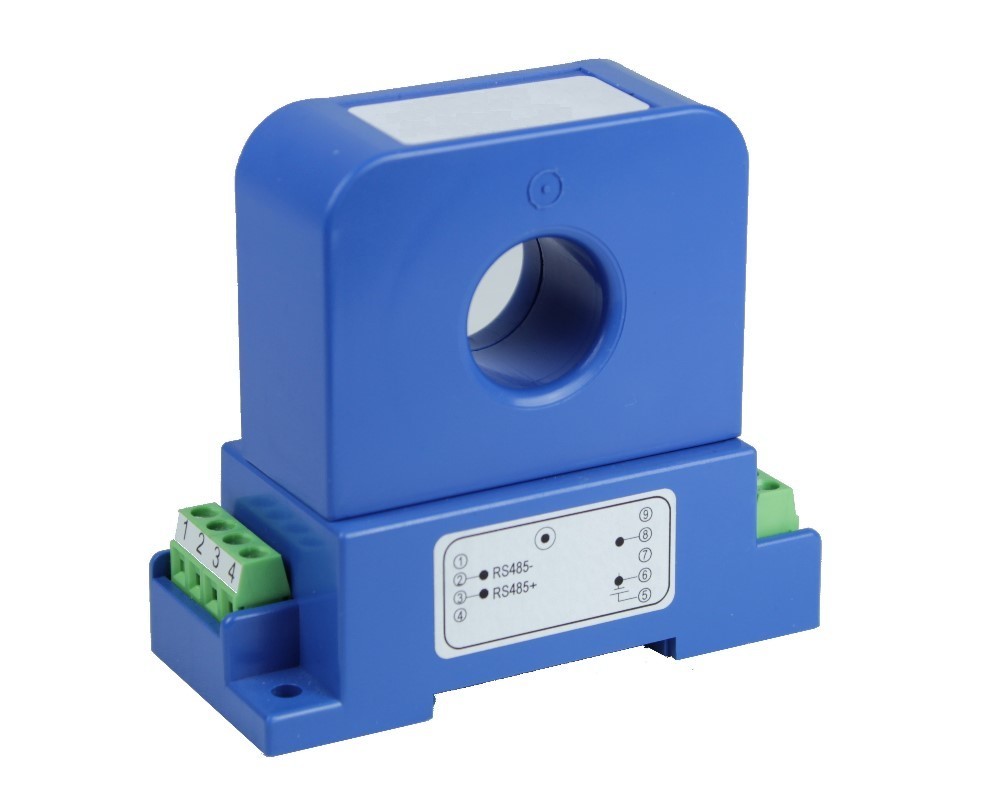

Hall Effekt AC Stromsensor CYHCSD-S3 mit analogen und digitalen Outputs
Serien-Nr:
CYHCSD-S3
Artikel-Nr:
CYHCSD-S3.21
Produktinformationen "Hall Effekt AC Stromsensor CYHCSD-S3 mit analogen und digitalen Outputs"
Der Sensor CYHCSD-S3 ist ein Hall-Effekt Stromsensor für die Messung von AC-Strom. Er besitzt eine hohe galvanische Isolation zwischen dem Primärleiter und der sekundären Schaltung und kann unter verschiedene Versorgungsspannungen sowohl analoge als auch verschiedene digitale Ausgangssignale ausgeben. Die Datenkommunikation zwischen Sensor und digitale Gerätschaften wird über das Interface RS-485 MODBUS realisiert.
Produkteigenschaften
- AC Strommessung
- Hohe Messgenauigkeit
- Analoge Outputspannung: 5VDC±2.5x √2 VAC
- Digitale Ausgänge (RS-485 Modbus)
- Hohe Isolation zwischen primärer und sekundärer Schaltung
- Keine Einfügungsverluste
Anwendungen
- Photovoltaik-Anlagen
- Akku Banken, z. B. Überwachung von Laststrom und Ladestrom, Prüfeinsatz,
- Transportation, Messung von Zugkraft
- Phasenanschnittssteuerte Heizungen
- Direkte Verbindung zu PLC
- Detektion von Motor-Stillständen und Kurzschlüssen
- Industrieinstrumente
| Analoger Ausgangssignal: | 5V DC ± 2.5x √2 VAC |
|---|---|
| Baudrate (bps): | 19.2K, 38.4K, 57.6K, 115.2K, 1200, 2400, 4800, 9600 |
| Betriebstemperatur: | -40°C ~ +70°C |
| Digital Ausgang: | Current I, Frequency F |
| Fenstergröße (mm): | Ø 20 |
| Fenstertyp: | Rund |
| Genauigkeit: | Analogue: ±0.5%FS for 50A~300A , Analogue: ±1.0%FS for 25A~49A, Digital: ±0.5%FS |
| Interface: | RS485, MODBUS |
| Linearität: | Analogue: ±0.2%FS for 50A~300A , Analogue: ±0.5%FS for 25A~49A, Digital: ±0.2%FS |
| Nominaler Eingangsstrom: | 0-25A, 0-30A, 0-40A, 0-50A, 0-60A, 0-70A, 0-80A, 0-90A, 0-100A, 0-200A, 0-300A |
| Versorgungsspannung: | +12 V DC, +15 V DC, +24 V DC |
