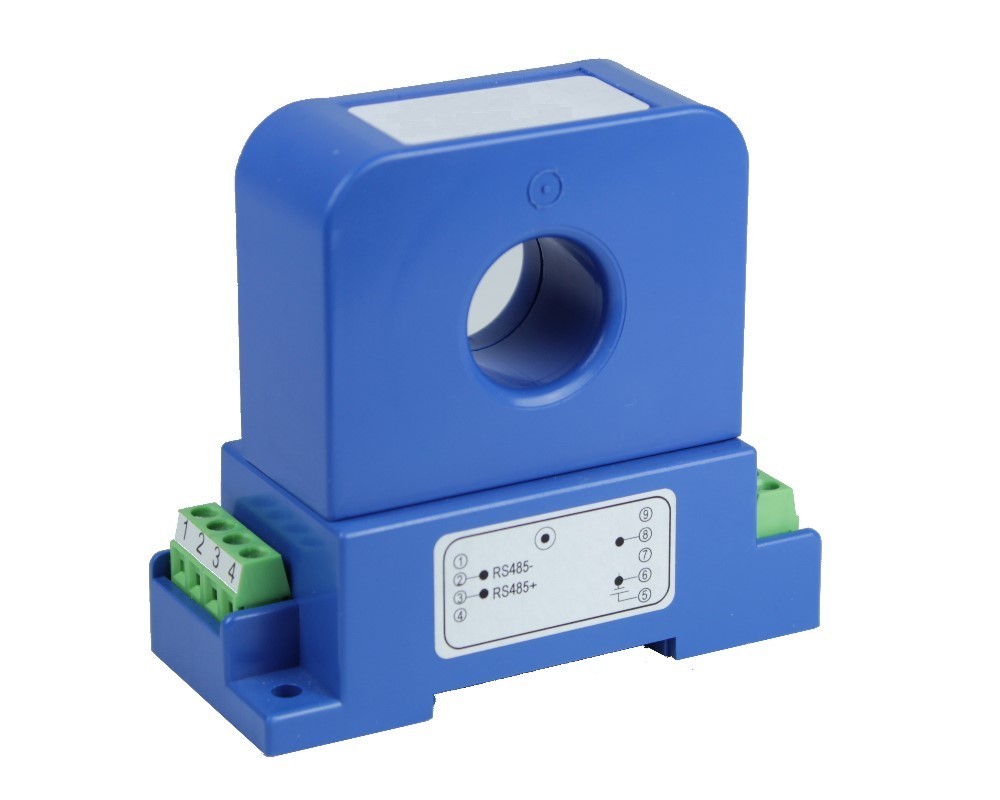

Hall Effekt DC Stromsensor CYCTD-S3 mit analoge und digitale Ausgänge

Der Sensor CYCTD-S3 arbeitet gemäß dem Prinzip der magnetischen Modulation und ist für Anwendungen in der Messung und Überwachung von DC Strom entwickelt worden. Er besitzt eine hohe galvanische Isolation zwischen dem Primärleiter und der sekundären Schaltung und kann unter verschiedene Versorgungsspannungen sowohl analoge als auch verschiedene digitale Ausgangssignale ausgeben. Die Datenkommunikation zwischen Sensor und digitale Gerätschaften wird über das Interface RS-485 MODBUS realisiert.

Produkteigenschaften

  • DC Strommessung
  • Hohe Messgenauigkeit
  • Analoge und digitale Ausgangssignale (0-5V, 0- 10V, RS-485 Modbus)
  • Hohe Isolation zwischen primärer und sekundärer Schaltung
  • Keine Einfügungsverluste
  • Temperaturkompensation

Anwendungen

  • Photovoltaik-Anlagen
  • Akku Banken, z. B. Überwachung von Laststrom und Ladestrom, Prüfeinsatz,
  • Transportation, Messung von Zugkraft
  • Phasenanschnittssteuerte Heizungen
  • Direkte Verbindung zu PLC
  • Detektion von Motor-Stillständen und Kurzschlüssen
  • Industrieinstrumente
Nennstrom (Input): 0-500mA, 0-750mA, 0-1A, 0-2A, 0-3A, 0-5A, 0-10A, 0-15A, 0-20A, 0-25A
Versorgungsspannung: +12 V DC, +15 V DC, +24 V DC
Analoger Ausgangssignal: 0-5 V DC, 0-10 V DC
Digital Ausgang: Current I
Interface: RS485, MODBUS
Baudrate (bps): 1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K
Linearität: Analogue: ±0.5%, Digital: ±0.2%FS
Genauigkeit: Analogue: ±1.0%, Digital: ±0.5%FS
Fenstertyp: Rund
Fenstergröße (mm): Ø 20
Betriebstemperatur: -40°C ~ +85°C
