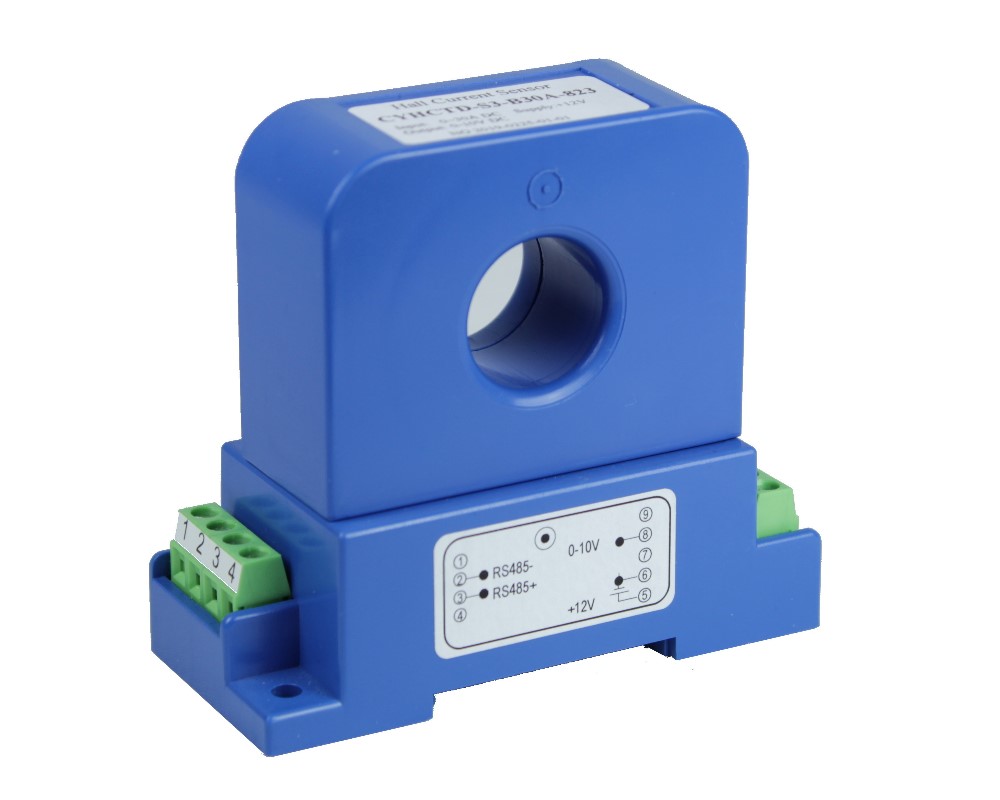

Hall Effekt DC Stromsensor CYHCTD-S3 mit analogen und digitalen Outputs

Der Sensor CYHCTD-S3 ist ein Hall-Effekt Stromsensor für die Messung von DC-Strom. Er besitzt eine hohe galvanische Isolation zwischen dem Primärleiter und der sekundären Schaltung und kann unter verschiedene Versorgungsspannungen sowohl analoge als auch verschiedene digitale Ausgangssignale ausgeben. Die Datenkommunikation zwischen Sensor und digitale Gerätschaften wird über das Interface RS-485 MODBUS realisiert.

Produkteigenschaften

  • DC Strommessung
  • Hohe Messgenauigkeit
  • Analoger und digitaler Ausgangssignal (0-5V, 0- 10V, RS-485 Modbus)
  • Hohe Isolation zwischen primärer und sekundärer Schaltung
  • Keine Einfügungsverluste
  • Temperaturkompensation

Anwendungen

  • Photovoltaik-Anlagen
  • Akku Banken, z. B. Überwachung von Laststrom und Ladestrom, Prüfeinsatz,
  • Transportation, Messung von Zugkraft
  • Phasenanschnittssteuerte Heizungen
  • Direkte Verbindung zu PLC
  • Detektion von Motor-Stillständen und Kurzschlüssen
  • Industrieinstrumente
Nennstrom (Input): 0-25A, 0-30A, 0-40A, 0-50A, 0-60A, 0-70A, 0-80A, 0-90A, 0-100A, 0-200A, 0-300A
Versorgungsspannung: +12 V DC, +15 V DC, +24 V DC
Analoger Ausgangssignal: 0-5 V DC, 0-10 V DC
Digital Ausgang: Current I
Interface: RS485, MODBUS
Baudrate (bps): 1200, 2400, 4800, 9600, 19.2K, 38.4K, 57.6K, 115.2K
Linearität: Analogue: ±0.5%FS for 25A~49A, Analogue: ±0.2%FS for 50A~300A , Digital: ±0.2%FS
Genauigkeit: Analogue: ±1.0%FS for 25A~49A, Analogue: ±0.5%FS for 50A~300A , Digital: ±0.5%FS
Fenstertyp: Rund
Fenstergröße (mm): Ø 20
Betriebstemperatur: -40°C ~ +70°C
