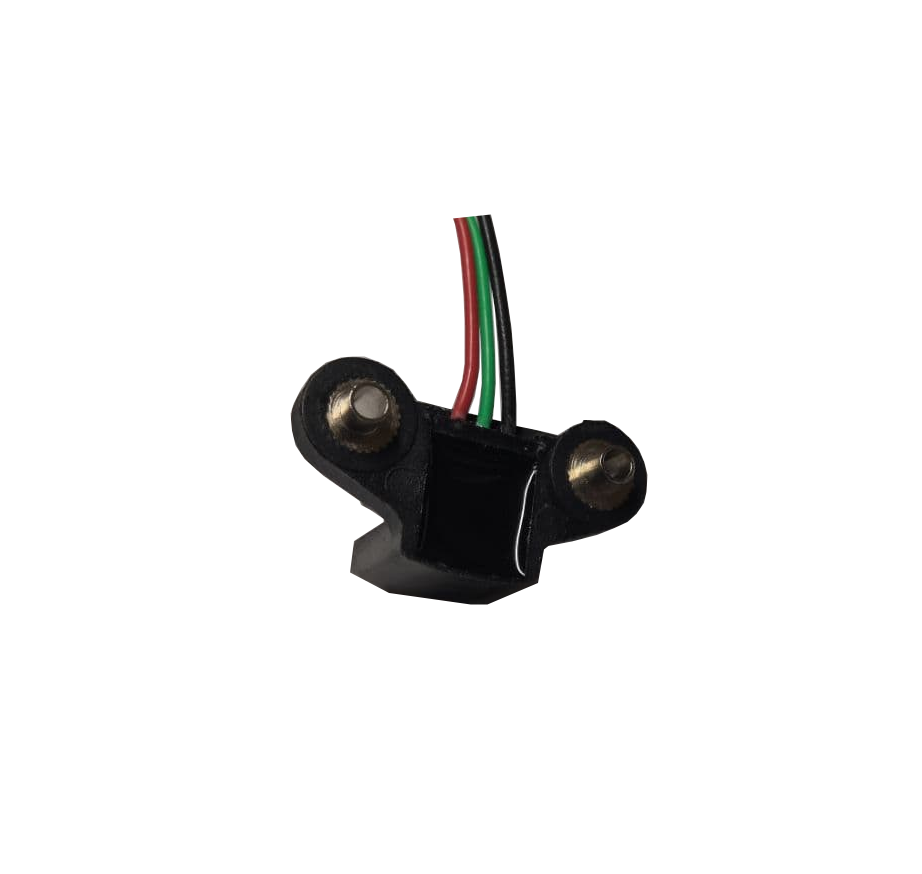

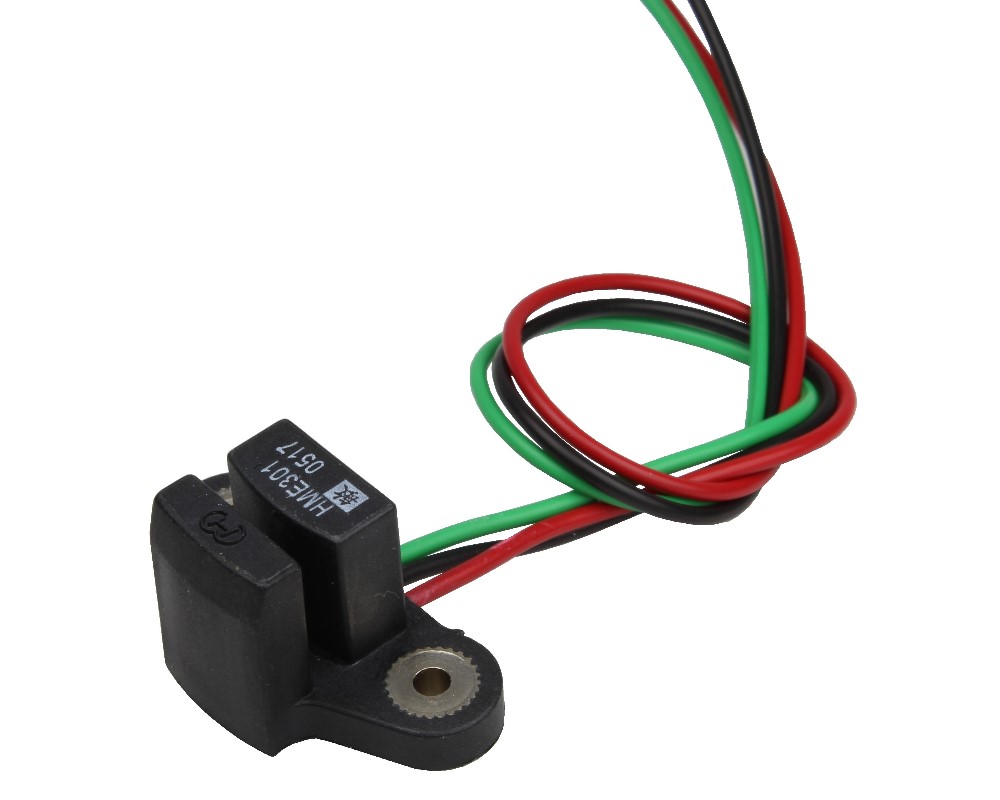

Hall-Effekt Drehzahlgeber CYHME301S, Output: NPN (OC), Versorgungsspannung: 4,5 V ~ 24 V DC, Alternative für: HKZ101, HKZ101S, HKZ121 (Siemens)

Der ChenYang Hall-Effekt Drehzahlgeber ist für Anwendungen in der Automobilindustrie entwickelt worden. Der Sensor wird gemäß dem internationalen Standard produziert und hat folgende Eigenschaften: modernes Design, Präzision, Ausdauer, schmale Temperaturdrift, glatte und saubere Ausgangskurve sowie keine augenblickliche Bildpunktschattierung.

Der Sensor ist in Verbrennungsmotoren mit elektronischem Zündung-Auslöser anwendbar. Die Hauptanwendungen liegen in der AutomobiIindustrie, d.h. als kontaktlose Trigger in elektronischen Systemen, in Regelungstechniken, besonders in Bereichen in denen Schalter bzw. Sensoren wartungsfrei arbeiten müssen. Er arbeitet unter extremen Umgebungsbedingungen, z.B. als Drehzahlsensor, Endschalter, Positionssensor, Geschwindigkeitsmesser, Encoder, und zum Scannen der Kodierungen von Festplatten.

Der Sensor CYHME301S kann – abhängig von der jeweiligen Anwendung – als möglicher Ersatz bzw. Vergleichstyp für HKZ101, HKZ101S und HKZ121 in Betracht kommen. Die elektrischen und mechanischen Kenndaten sind vergleichbar; das Schaltungsprinzip kann jedoch abweichen. Die genannten Vergleichstypen dienen ausschließlich der Identifikation und dem Vergleich. Bitte prüfen Sie die Eignung anhand der technischen Daten.

Eigenschaften:

• kontaktloser Schalter/Sensor mit offenem Kollektor-Ausgang (40mA)
• statisches Umschalten/Erkennen
• hohe Umschalt-/Erkennungsfrequenz
• hermetisch dicht in Kunststoff verpackt
• resistent gegen Schmutz, Licht und Vibrationen
• große Temperatur- und Spannungsbereich
• Integrierter Schutz vor Überspannung usw

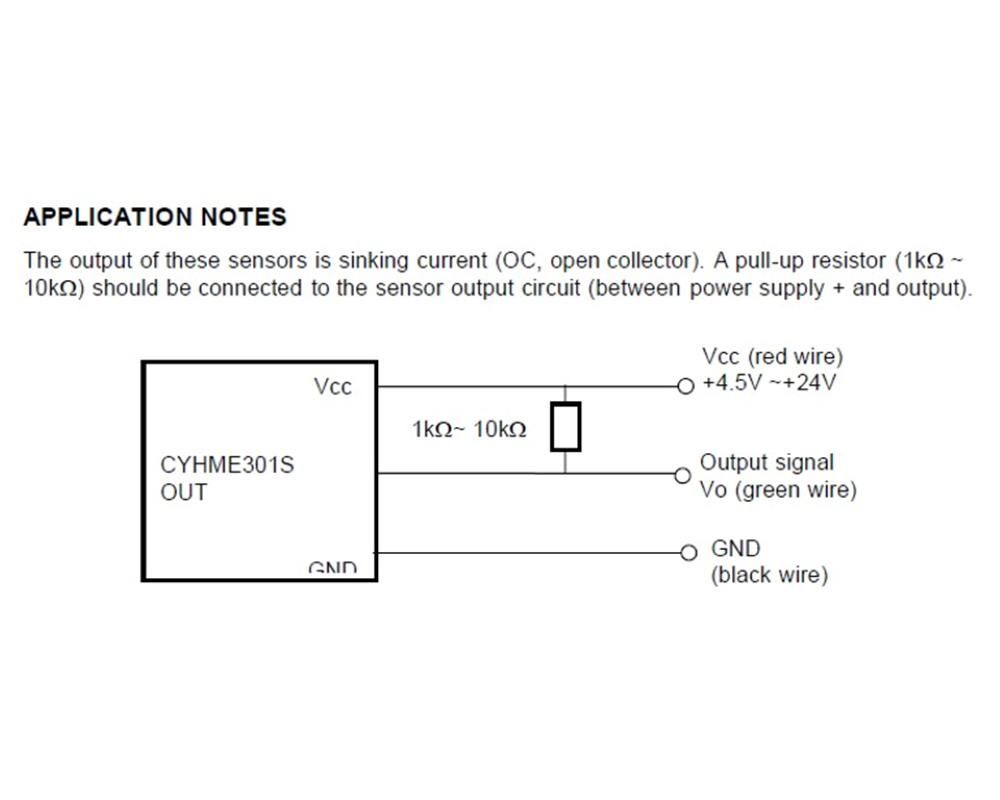

Bitte beachten Sie, dass aufgrund des Open-Collector-Ausgangs ein externer Pull-up-Widerstand von 1 kΩ bis 10 kΩ zwischen Vcc und dem Ausgang angeschlossen werden muss, um eine ordnungsgemäße Funktion des Ausgangssignals zu gewährleisten.

Wenn sie andere Kabellängen benötigen, dann senden Sie uns über das Kontaktformular eine Anfrage.
