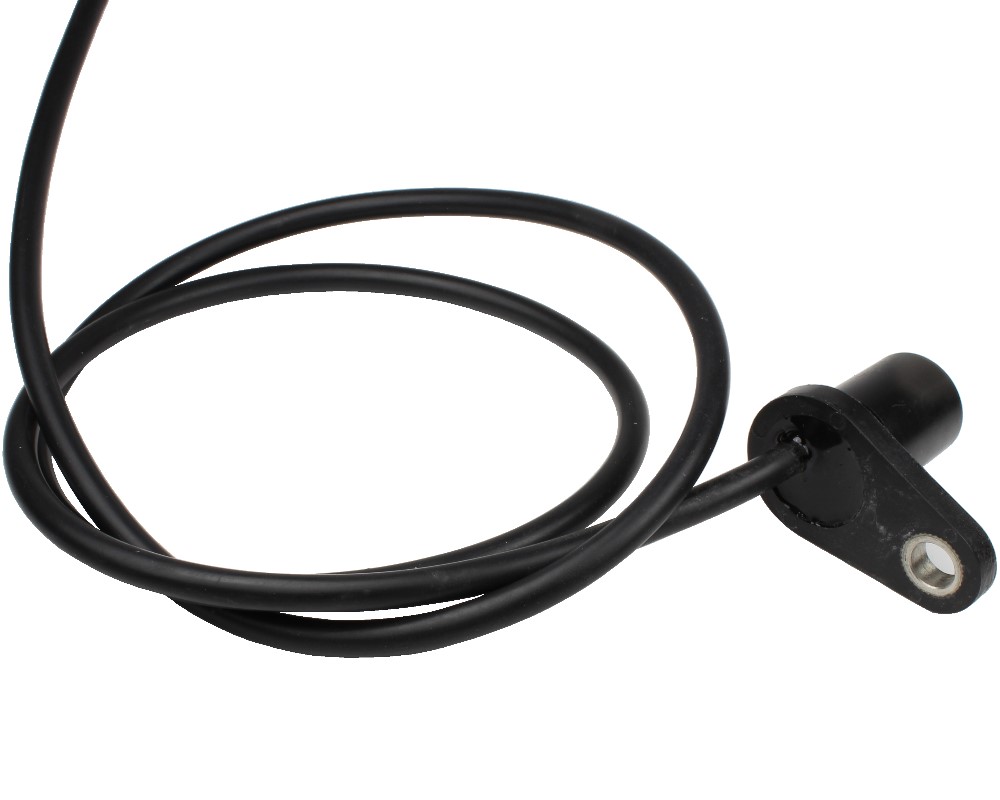

Hall-Effekt Zahnradsensor CYGTS102DC, Ausgangssignal: RC (NPN oder PNP), Versorgungsspannung: 4.5 V ~ 24 V DC, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)

Der Hall-Effekt-Zahnradsensor CYGTS102DC wurde mit einem Hall-Effekt-Sensorelement entwickelt, das die Drehbewegung von Eisenmetallobjekten genau erfassen kann. Dieser speziell entwickelte Hall-EffektZahnradsensor verfügt über einen Magneten und eine interne Entrauschung, und wird zum Schutz vor Umwelteinflüssen und zur kostengünstigen Installation in Harz versiegelt. Der Zahnradsensor arbeitet dabei mit der Detektion des Spitzwertes der Magnetfeldänderung. Der Sensor arbeitet unter Stromversorgung von 4,5 VDC bis 24VDC. Zwei Signale (eine Sinuswelle und eine Rechteckwelle) werden direkt über die Ausgangsklemme des Operationsverstärkers ausgegeben. Der Sensor wird nicht beschädigt, wenn die Stromversorgung versehentlich umgekehrt verdrahtet wird.

Der Sensor CYGTS102DC kann – abhängig von der jeweiligen Anwendung – als möglicher Ersatz bzw. Vergleichstyp für 1GT101DC, 1GT103DC, 1GT105DC in Betracht kommen. Die genannten Vergleichstypen dienen ausschließlich der Identifikation und dem Vergleich. Bitte prüfen Sie die Eignung anhand der technischen Daten.

Eigenschaften

• Detektieren eisenhaltiger Metallgegenstände
• Das Signal wird direkt vom Operationsverstärker ausgegeben
• Gutes Signal zum Geräusch Verhältnis
• Exzellente Langsamlauftüchtigkeit
• Amplitude des Ausgangs nicht abhängig von RPM
• schnelle Arbeitsgeschwindigkeit, über 15kHz
• EMI resistent
• Verpolschutz und Schutz vor Störgrößen
• breiter Betriebstemperaturbereich: -40°C ~ +125°C.

Anwendungen

Automobile und Schwerkraftlastwagen:

• Nockenwellen- und Kurbelwellengeschwindigkeit und -position
• Datenübertragungsgeschwindigkeit
• Tachometer
• Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

• Geschwindigkeit eines Kettenrads
• Geschwindigkeit und Hub des Kettentransportbands
• Melder einer Abstellvorrichtung
• Hochgeschwindigkeits- und günstige Schalter
• Tachometer, Zähler.
