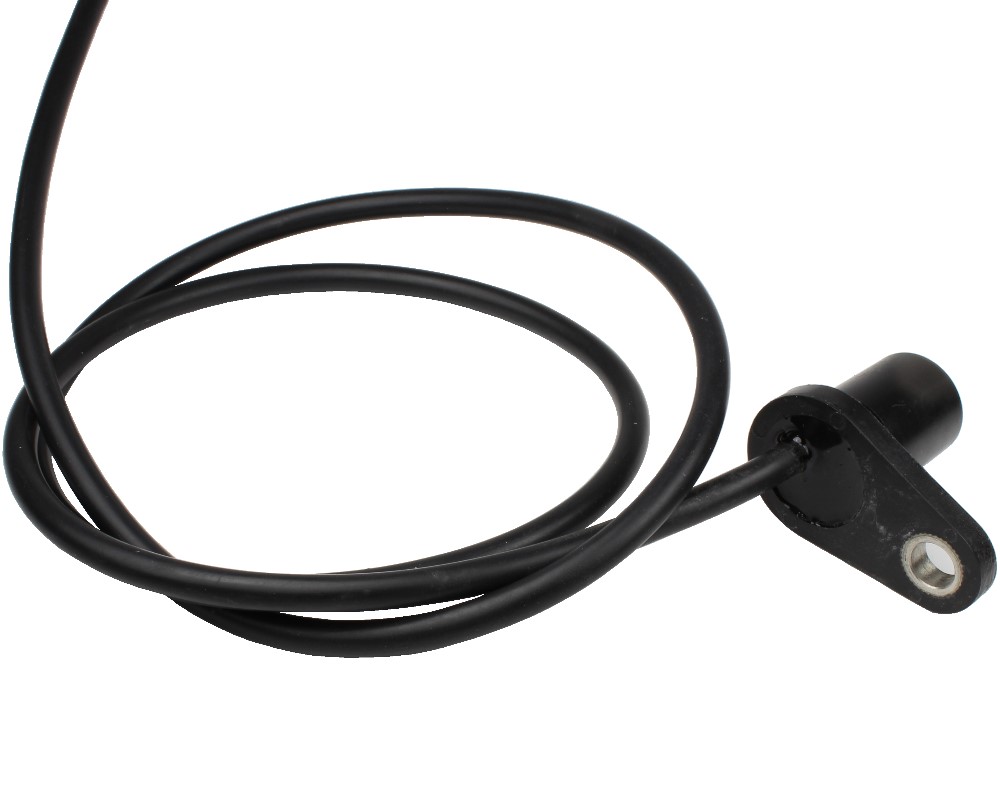

Hall Effekt Zahnradsensor CYGTS104U-S, Ausgangssignal: NPN (OC) 2 Ausgangssignale, Versorgungsspannung: 4.5 V ~ 24 V DC, Alternative für: Honeywell SNDH Series

Der CYGTS104U-S Hall-Effekt Zahnradsensor verwendet einen Bias-Magnet und zwei Halleffekt IC‘s (integrierter Schaltung), um die Drehbewegungen eines eisenhaltigen Messzahnrads präzise zu detektieren. Dieser Zahnradsensor IC ist mit dem Magneten und einem diskreten Kondensator, zum Schutz vor Umwelteinflüssen und zur kostengünstigen Installation, in Kunststoff versiegelt. Der Zahnradsensor IC arbeitet dabei mit der Detektion des differenziellen Magnetfelds. Das Gerät arbeitet unter einer Versorgungsspannung von 4.5 bis 24VDC und besitzt einen standardmäßigen Verpolschutz der Versorgungsspannung. Dadurch wird der Sensor nicht beschädigt, falls er versehentlich in die falsche Richtung verdrahtet wird. Die zwei Ausgangsignale sind digital und stromziehend (offener Kollektor, NPN) und können für Drehgeschwindigkeitsmessung mit Richtungserkennung verwendet werden.

Der Sensor CYGTS104U-S kann – abhängig von der jeweiligen Anwendung – als möglicher Ersatz bzw. Vergleichstyp für die Honeywell SNDH Serie in Betracht kommen. Die genannten Vergleichstypen dienen ausschließlich der Identifikation und dem Vergleich. Bitte prüfen Sie die Eignung anhand der technischen Daten.

Sollten Sie andere Kabellängen benötigen, so kontaktieren Sie uns über unseren Kontaktformular.

Eigenschaften:

• Detektieren eisenhaltiger Metallgegenstände
• Zwei stromziehende Ausgangsimpulse (offener Kollektor, NPN) für Drehgeschwindigkeits- messung mit Richtungserkennung
• Gutes Signal-Geräusch Verhältnis
• Exzellente Langsamlauftüchtigkeit (0.1Hz)
• Amplitude des Ausgangs nicht abhängig von RPM
• schnelle Arbeitsgeschwindigkeit, über 20kHz
• EMI resistent
• Verpolschutz und Schutz vor Störgrößen
• breiter Betriebstemperaturbereich:-40°C~+135°C/150°C

Anwendungen

Automobile und Schwerkraftlastwagen:

• Nockenwellen- und Kurbelwellengeschwindigkeit und -position
• Datenübertragungsgeschwindigkeit
• Tachometer
• Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

• Geschwindigkeit eines Kettenrads
• Geschwindigkeit und Hub des Kettentransportbands
• Melder einer Abstellvorrichtung
• Hochgeschwindigkeits- und günstige Schalter
• Tachometer, Zähler.
