Hochpräziser, Zwei-Draht, differentieller Geschwindigkeitssensor IC, CYGTS9641 mit kontinuierlicher Kalibrierung, Versorgungsspannung: 4,5 V ~ 24 V DC
Zurück- Artikel-Nr.: CYGTS9641
- Serien-Nr.: CYGTS9641
- Anfrage zum Artikel
- Data sheet download
- Data sheet download (Deutsch)

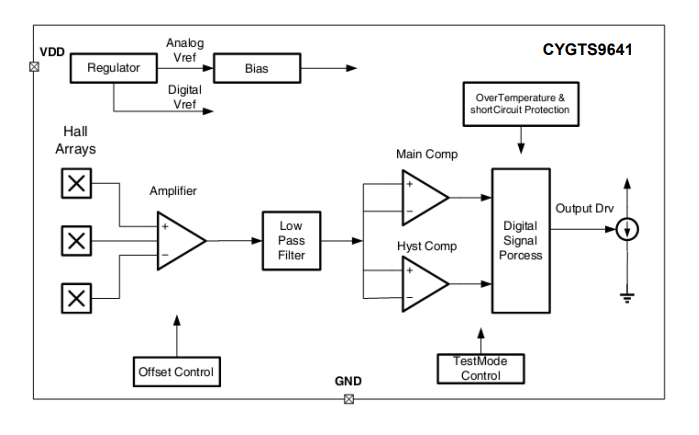

Der differentielle Hall-Effekt Sensors CYGTS9641 ist für die Rotationsgeschwindigkeitsmessung in Kontrollsysteme in moderne Fahrzeuge und in ABS enwickelt worden. Sein Ausgang ist als zweidrahtiger Strominterface designt worden. Es besitzt ein breites Betriebstemperaturbereich, hohe ESD und EMC Robustheit sowie eine exzellente Genauigkeiten und Sensitivität in den harschen Umgebungsbedingungen in Automobilen. Der regulierte Stromoutput ist für zweidrahtige Anwendungen konfiguriert worden und der 2.0mm Abstand zwischen den dualen Hallelementen ist für auf Ringmagnet basierte Konfigurationen optimiert worden. Das IC ist in einem SIP-Gehause mit zwei Pins verpackt worden. Das Gehäuse ist bleifrei und besitzt eine matte Blechrahmenbeschichtung.
Eigenschaften:
- zweidrahtiger Strominterface
- Hohe Sensitivität
- Nord-und Südpol Vorinduktion möglich
- großer Luftspalt
- 4.5V bis 24V Betriebspannung
- Große Betriebstemperaturbereich von -40°C ~150°C
Anwendungen
Automobile und Schwerkraftlastwagen:
- Nockenwellen- und Kurbelwellengeschwindigkeit und -position
- Datenübertragungsgeschwindigkeit
- Tachometer
- Antriebssteuerung und Blockierschutz
Industrielle Anwendung:
- Geschwindigkeit eines Kettenrads
- Geschwindigkeit und Hub des Kettentransportbands
- Melder einer Abstellvorrichtung
- Hochgeschwindigkeits- und günstige Schalter
- Tachometer, Zähler.

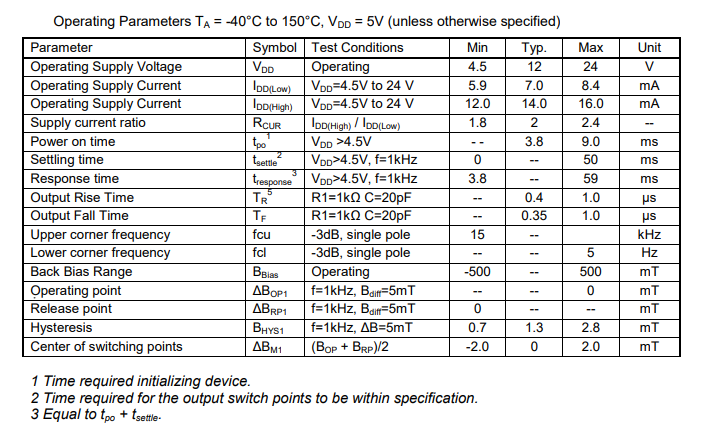

Betriebstemperatur: | -40°C~ +150°C |
Versorgungsspannung: | 4.5V ~ 24V DC |
Ausgangssignal: | Two-wire,Current Output |
Vormagnetisierungsfeld: | -500~500mT |
Anlauf/Abfallszeit: | 0.4µs / 0.35µs |
Schaltabstand: | 0.2mm ~ 2.2mm |

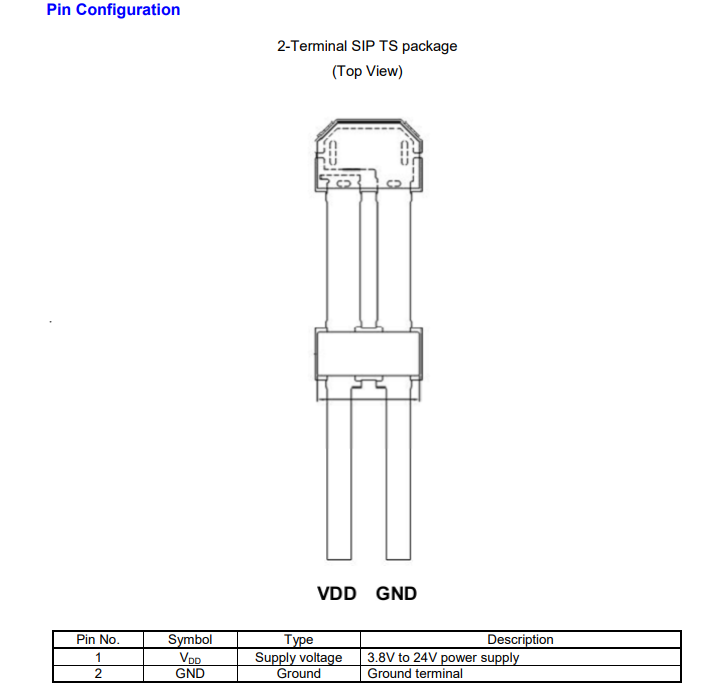

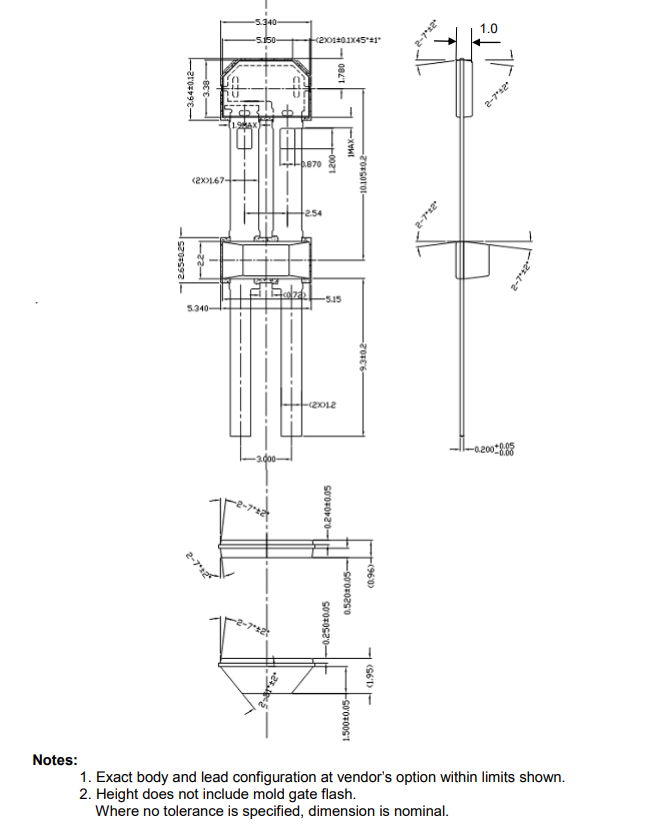

Gehäuse/Größe: | SIP2/5.25x3.5x1.0mm |
