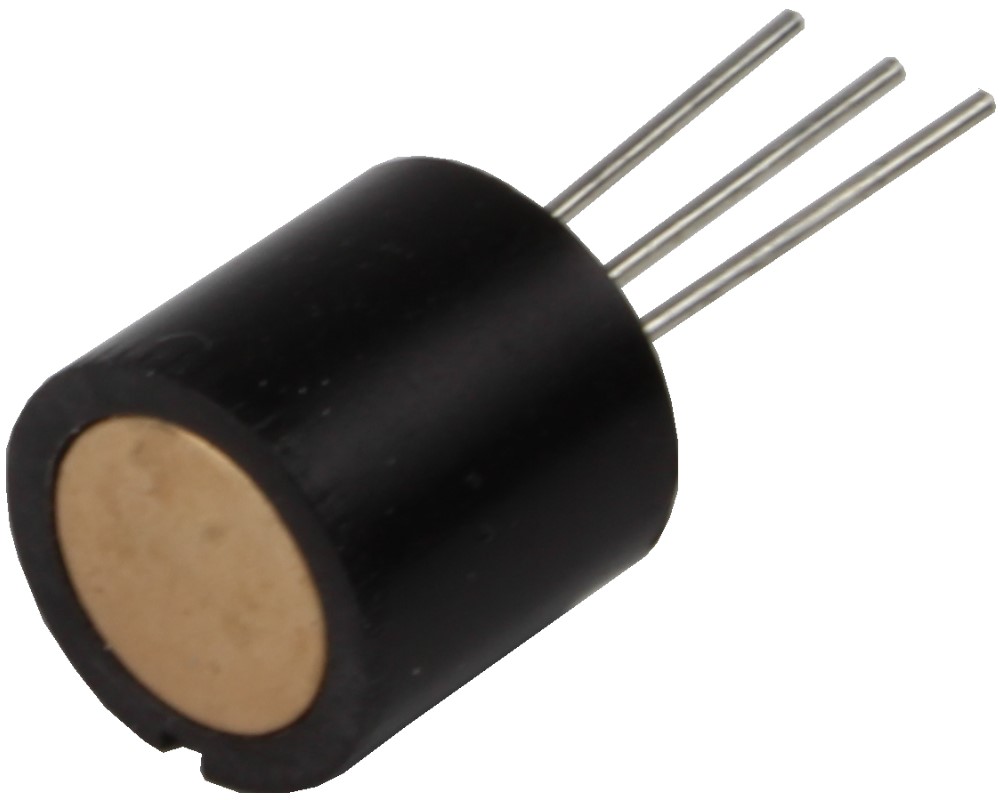

Magnetoresistiver Differentialsensor CY-DMR-01H-B, Versorgungsspannung: 5 V DC, Ausgangssignal: einfacher Ausgang, Alternative für: FP210D250-22 (Siemens/Infineon)

Der differentielle magnetoresisitive Sensor CY-DMR-01H besteht aus zwei Serien gekoppelter Magneto-Widerstände (D-Typ InSb/NiSb Halbleiterwiderstände, deren Werte magnetisch kontrolliert werden können), die auf einem isolierten Eisensubstrat montiert werden. Der Sensor ist in einem Metall-oder Plastikgehäuse eingegossen und hat drei Verbindungsanschlüsse. Der Standardwiderstand des Totalsystems beträgt 2x600Ω. Ein Permanentmagnet, der das BiasMagnetfeld versorgt, ist auf der Basis des Sensors fixiert.

Der Sensor CY-DMR-01H kann – abhängig von der jeweiligen Anwendung – als möglicher Ersatz bzw. Vergleichstyp für FP212D250-22 und P210D250-22 in Betracht kommen. Die elektrischen und mechanischen Kenndaten sind vergleichbar; das Schaltungsprinzip kann jedoch abweichen. Die genannten Vergleichstypen dienen ausschließlich der Identifikation und dem Vergleich. Bitte prüfen Sie die Eignung anhand der technischen Daten.

Eigenschaften:

• Messung eines breiten Rotationsgeschwindigkeitsbereiches
• robustes Metall-oder Kunststoffgehäuse
• Signalamplitude ist geschwindigkeitsunabhängig.
• ein Bias-Magnet ist integriert
• besonders für raue Umgebungen geeignet

Typische Anwendungen:

• Geschwindigkeitserkennung
• Positionserkennung
• Rotationserkennung
• Winkelgeber
• Lineare Positionserkennung
