Magnetoresistiver Differentialsensor CY-DMR-03A, Versorgungsspannung: 5 V DC, Ausgangssignal: einfacher Ausgang, Alternative für: FR05CM21AR (MuRata)

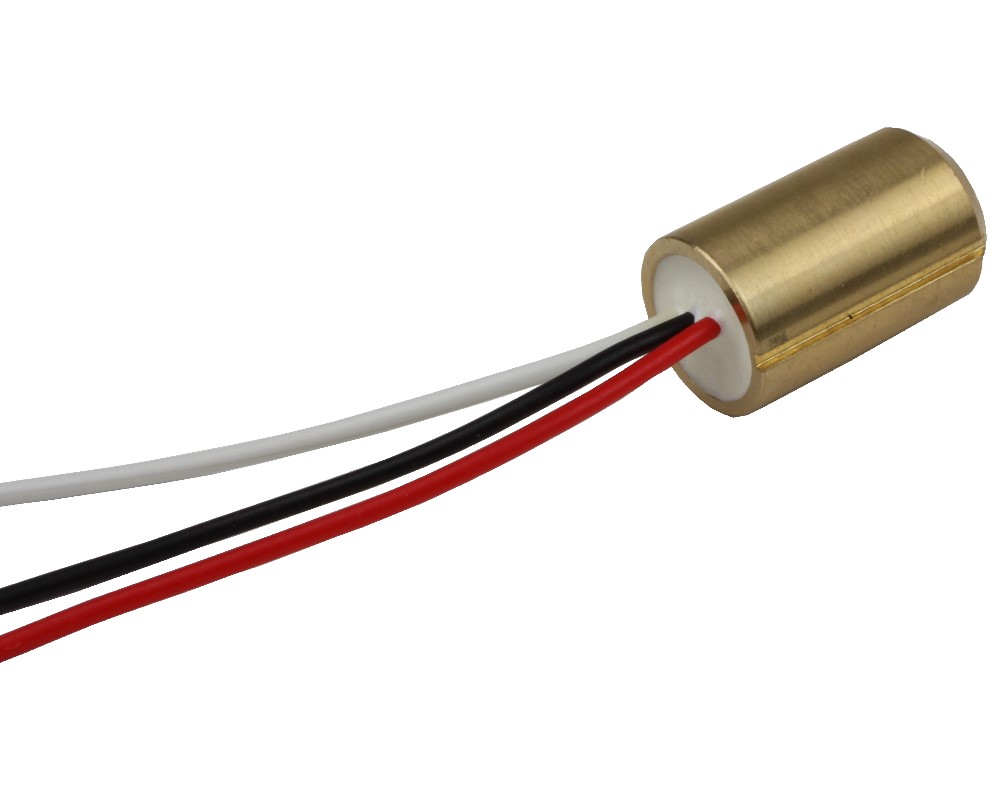

Der differentielle magnetoresisitive Sensor CY-DMR-03 besteht aus zwei Serien gekoppelter Magneto-Widerstände (D-Typ InSb/NiSb Halbleiterwiderstände, deren Werte magnetisch kontrolliert werden können), die auf einem isolierten Eisensubstrat montiert werden. Der Sensor ist in einem Metall-oder Kunststoffgehäuse eingegossen und besitzt drei Verbindungsanschlüsse. Der Standardwiderstand des Totalsystems ist 2x550Ω. Ein Permanentmagnet, der das Bias-Magnetfeld versorgt, ist auf der Basis des Sensors fixiert.

Der Sensor CY-DMR-03 kann – abhängig von der jeweiligen Anwendung – als möglicher Ersatz bzw. Vergleichstyp für FR05CM21AR in Betracht kommen. Die elektrischen und mechanischen Kenndaten sind vergleichbar; das Schaltungsprinzip kann jedoch abweichen. Die genannten Vergleichstypen dienen ausschließlich der Identifikation und dem Vergleich. Bitte prüfen Sie die Eignung anhand der technischen Daten.

Eigenschaften:

• Messung eines breiten Rotationsgeschwindigkeitsbereiches (0-100kHz)
• robustes Metall-oder Kunststoffgehäuse
• Signalamplitude ist geschwindigkeitsunabhängig.
• ein Bias-Magnet ist integriert
• besonders für raue Umgebungen geeignet

Typische Anwendungen:

• Rotationgeschwindigkeitserkennung
• Rotationpositionserkennung
• Umgebungsschalter
• Winkelgeber
• Lineare Positionserkennung
