Signalverarbeitungseinheit CYSPU-F98A für Frequenz- und Drehzahlmessung

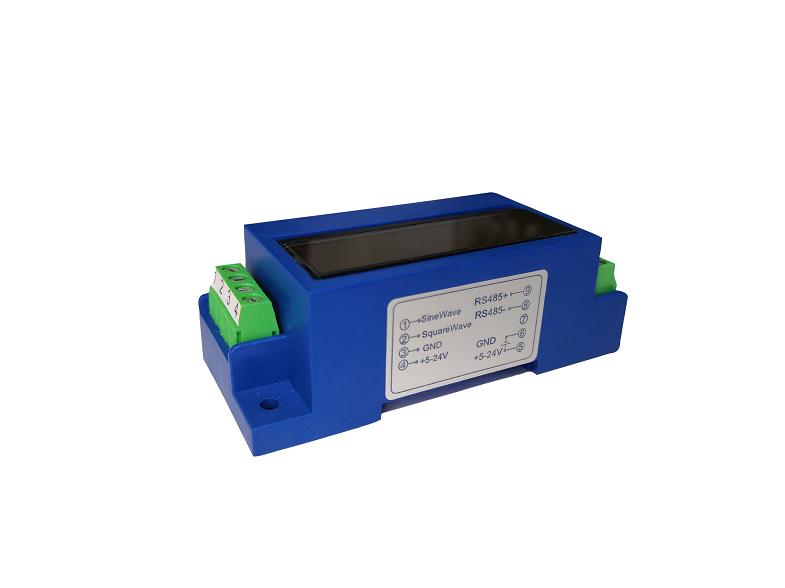

Die Signalverarbeitungseinheit CYSPU-F98A verwendet einen Low-Power-Prozessor zur Verarbeitung periodischer analogen Signale und dient der Frequenzbestimmung von Drehzahlgeber und Zahnradsensoren, z.B. CYGTS101DC, CYGTS101DC-S, CYGTS102DC und CYGTS102OR, die einen Rechteckimpuls, ein Sinussignal oder gleichzeitig Rechteck- und Sinussignale liefern. Für Frequenzmessung verfügt diese Signalverarbeitungseinheit einen großen Frequenzmessbereich von 0,1Hz bis 1MHz mit Messgenauigkeit von 0.1%. Der Frequenzwert kann in die Drehzahl als Ausgangswert umgerechnet werden. Die Messergebnisse können über das LCD-Modul angezeigt oder über die RS485-Schnittstelle basierend auf dem MODBUS-Protokoll kommuniziert werden. Das Gerät arbeitet unter einer Versorgungsspannung von 4.5V bis 24VDC.

Eigenschaften:

  • Verarbeitung von analogen Rechteck- und Sinussignalen
  • Breiter Frequenzmessbereich von 0,1Hz bis 1MHz
  • Sehr hohe Messgenauigkeit 0,05% ~ 0,1%
  • Hervorragende Echtzeitleistung für Niederfrequenzmessungen
  • Intuitive Ablesung der Frequenz- und Drehzahlwerte auf dem LCD
  • Ausgabe der Frequenz- und Drehzahlwerte über RS-485 MODBUS
  • EMI-beständig
  • Breiter Betriebstemperaturbereich: -20°C ~ +70°C (mit Anzeige), -40°C ~ +85°C (ohne Anzeige)

Anwendungen:

  • Frequenzmessung der Rechteck- und Sinuswellen
  • Drehzahlmessung anhand Drehzahlgeber und Zahnradsensoren
  • Ausrüstung zur präzisen Drehzahlmessung und -regelung
  • Tachometer
  • Antriebssteuerung und Blockier Schutz



Informationen über Produktsicherheit:

Hersteller/ EU Verantwortliche Person:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100

Signal Type: sinusoid signals, square signals
Genauigkeit: 0.05 %, 0.1%
Frequency Range: 0.1Hz ~ 1MHz
Versorgungsspannung: 4.5V ~ 24V DC
Input Voltage Range: 0V ~ +3.3V, 0V ~ +22V
Betriebstemperatur: -20°C ~ +70°C
suitable for: CYGTS102DC, CYGTS102OG, CYGTS102OR
