Verriegelter zweipoliger Hall-Effekt Schalter ICs CYD501, Spannungsversorgung: 2.7V -30V, Stromversorgung: 25mA
Produktinformationen "Verriegelter zweipoliger Hall-Effekt Schalter ICs CYD501, Spannungsversorgung: 2.7V -30V, Stromversorgung: 25mA"
Der CYD501 ist eine monolithisch integrierte Schaltung,dasauf Veränderungen von Magnetfeldern reagiert. Wenn die Feldlinien eines äußeren Magnetfelds den empfindlichen Bereich des Sensors senkrecht durchdringen, erzeugt das vorgespannte Hall-Element des Sensors eine zum Magnetfeld proportionale Spannung. Diese Hall-Spannung wird im Komparator mit einem Referenzwert verglichen. Wenn das Magnetfeld die Schwellenwerte überschreitet, schaltet die Ausgangsstufe in den entsprechenden Zustand. Die eingebaute Hysterese verhindert Schwingungen und sorgt für ein prellfreies Schaltverhalten.
Anwendungen
- DC bürstenloser Motor
- Geschwindigkeitsmessung
- Zählung
- Winkelerkennung
- Näherungserkennung
- Hausanwendung
- Haussicherheit
Eigenschaften
- Betriebsspannung von 2.7V bis 30V
- Überspannungsschutz bis 40V
- Hochpräziser zweipoliger Schalter
- Eingebaute dynamische Offsetkompensation
- Offener Kanalausgang
- Geringe Thermaldrift der magnetischen Erkennung
- Qualifiziert gemäß AEC-Q100 Teststandard
Informationen über Produktsicherheit:
Hersteller/ EU Verantwortliche Person:
Unternehmensname: ChenYang Technologies GmbH & Co.KG
Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland
E-Mail: info@chenyang.de
Telefon: +49 8121 2574100
| Auslösepunkt: | -0.9 mT |
|---|---|
| Betriebstemperatur: | -40°C~ +150°C |
| Einschaltpunkt: | 0.9 mT |

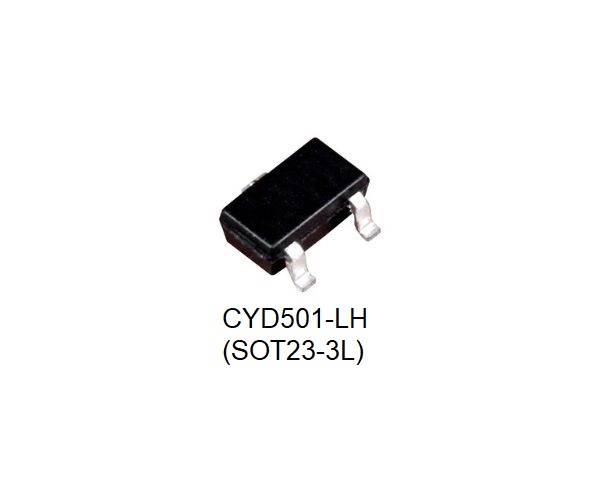

| Gehäuse/Größe: | SOT23-3L/ 2.92 x 1.60 x 1.15 mm, TO92S/4.1x3.18x1.58mm |
| Hysteresis: | 1.8mT |
| Max. Versorgungsstrom/-spannung: | 25mA/30V |
| Versorgungsspannung: | 2.7V ~ 30V DC |
