Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT

Zurück
Vorschau: Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT Vorschau: Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT Vorschau: Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT Vorschau: Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT Vorschau: Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT
Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT
Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT
Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT
Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT
Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT


Jetzt im Onlineshop bestellen
Beschreibung Technische Eigenschaften Datenblätter Produktsicherheits-Information
Beschreibung
Der CYL3503 ist ein linearer integrierter Hall-Effekt Sensorschaltung, der nach dem Prinzip des... mehr
Menü schließen
Linearer Hall-Effekt Sensor Ics CYL3503, Max. Sensitivität: 7.5-25 (mV/mT) , Messbereich: 80mT

Der CYL3503 ist ein linearer integrierter Hall-Effekt Sensorschaltung, der nach dem Prinzip des Hall-Effektes arbeitet. Er ist aufgebaut aus einem Spannungsregler, einem Hallspannungsgenerator, einem linearen Verstärker und einem Emitterfolger am Ausgang. Das Ausgangssignal des ICs verändert sich linear mit der zu messenden magnetischen Flussdichte.

Eigenschaften

  • geringe Größe
  • hohe Präzision
  • hohe Empfindlichkeit
  • exzellente Verlässlichkeit
  • hohe Linearität

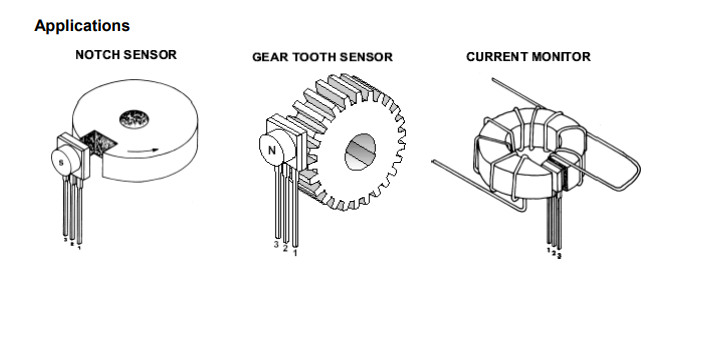

Anwendungen

  • Bewegungserkennung
  • Zahnradsensor
  • Abstandserkennung
  • Stromerkennungssensor
  • Geschwindigkeitsmessung bei Motorräder

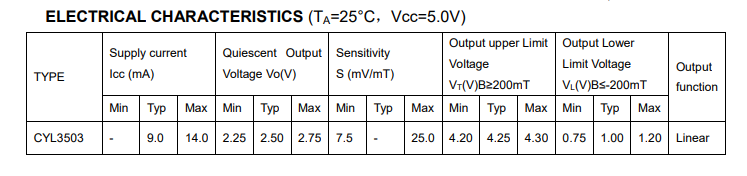

Technische Eigenschaften
mehr
Menü schließen
Betriebstemperatur: -20°C ~ +85°C
Ruheausgangsspannung: 2.25 V ~ 2.75 V
Messbereich: 80mT

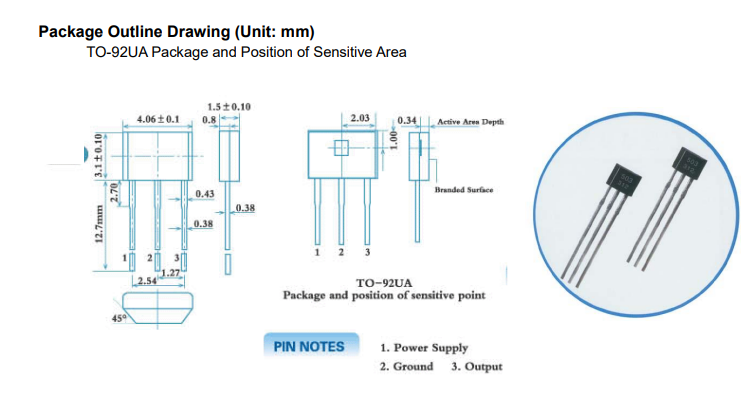

Gehäuse/Größe: TO92/4.06x3.1x1.5mm
Max.Sensitivität: 7.50 ~ 25 mV/mT
Max. Versorgungsstrom/-spannung: 14 mA/8 V
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
Produktsicherheits-Information
Daten zum Produkthersteller mehr
Menü schließen

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
