Linearer Hall-Effekt Sensoren Ics CYL8403, Max. Sensitivität: 30.5-32.0 (mV/mT) , Messbereich: 64mT
Produktinformationen "Linearer Hall-Effekt Sensoren Ics CYL8403, Max. Sensitivität: 30.5-32.0 (mV/mT) , Messbereich: 64mT"

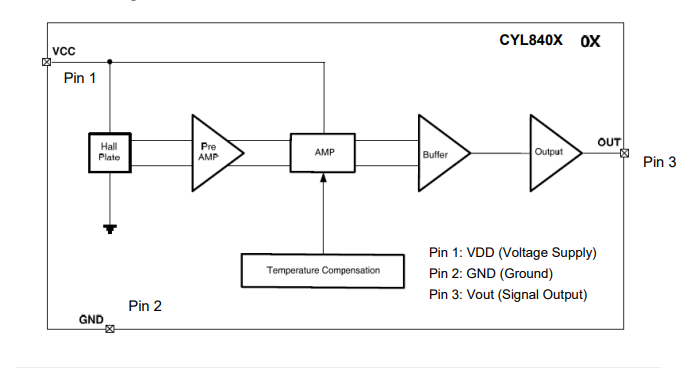

Die CYL840X-Serie ist Hochleistungs-vielseitige lineare Hall-Effekt Sensor, der durch das Magnetfeld von einem Permanentmagnet oder Elektromagnet betrieben werden. Das metrische Verhältnis der Ausgangsspannung wird durch die Versorgungsspannung eingestellt und variiert im Verhältnis der Stärke des Magnetfeldes. Die CYL840X-Familie hat eine ruhige Ausgangsspannung, die 50 % der Versorgungsspannung ist, und Empfindlichkeits-Optionen des Ausgangssignals von 2.5mV/G, 3.125mV/G und 5mV/G. Die integrierte Schaltung bietet erhöhte Temperaturstabilität und Empfindlichkeit an. Das CYL840X hat eine hohe Präzision und Temperatur-Kompensation. Diese linearen Positionssensoren arbeiten in einem Betriebstemperaturbereich von -40°C bis +150°C, und sind für Industrie- und Automobilanwendungsumgebungen geeignet. Sie reagieren auf positivem oder negativem Magnetfeld, zur Überwachung von einem oder beiden magnetischen Pole.
Eigenschaften
- 3,5 bis 30V Betrieb
- Einzelner stromliefernde oder stromziehende Ausgang
- Präzise Empfindlichkeit und Temperatur-Kompensation
- Leistungsaufnahme von 4.5mA bei 5VDC für Energieeffizienz
- Ausgangsspannung proportional zur magnetischen Flussdichte
- Temperaturbereich von -40 ° C bis 125 ° C
- Ausgangsspannung mit metrischem Verhältnis
- Robuste EMV-Schutz
- 3 polig Inline Leiterplatten-Klemmen
Anwendungen
- Stromsensoren
- Positionssensoren
- Magnetische Code Lesen
- Motorsteuerung
- Gewicht und flüssige Niveau-Sensorik
- Bewegungserkennung
- Abstandserkennung
- Drehzahlerfassung

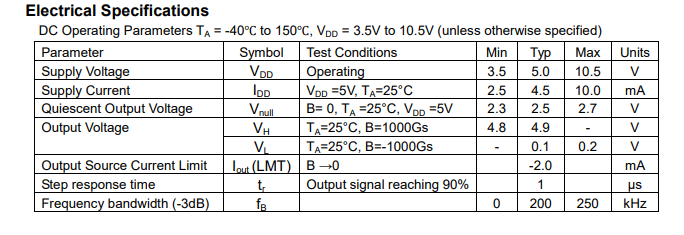

| Betriebstemperatur: | -40°C ~ +125°C |
|---|---|

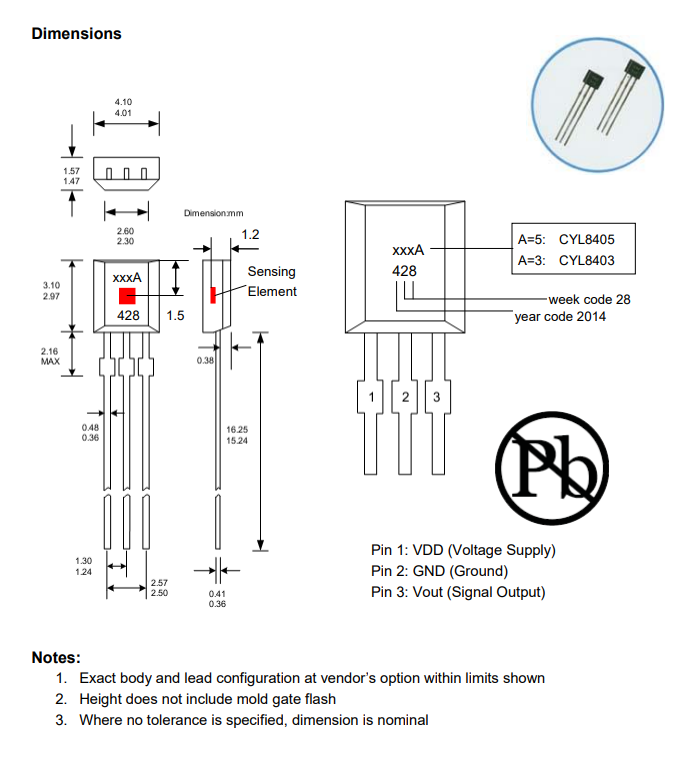

| Gehäuse/Größe: | TO92/4.06x3.1x1.5mm |
| Linearität: | 1% |
| Max.Sensitivität: | 30.5 ~ 32.0 mV/mT |
| Max. Versorgungsstrom/-spannung: | 10 mA/35 V |
| Messbereich: | 64mT |
| Ruheausgangsspannung: | 2.45 V ~ 2.55 V |
Hersteller:
Unternehmensname: ChenYang Technologies GmbH & Co.KG
Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland
E-Mail: info@chenyang.de
Telefon: +49 8121 2574100
