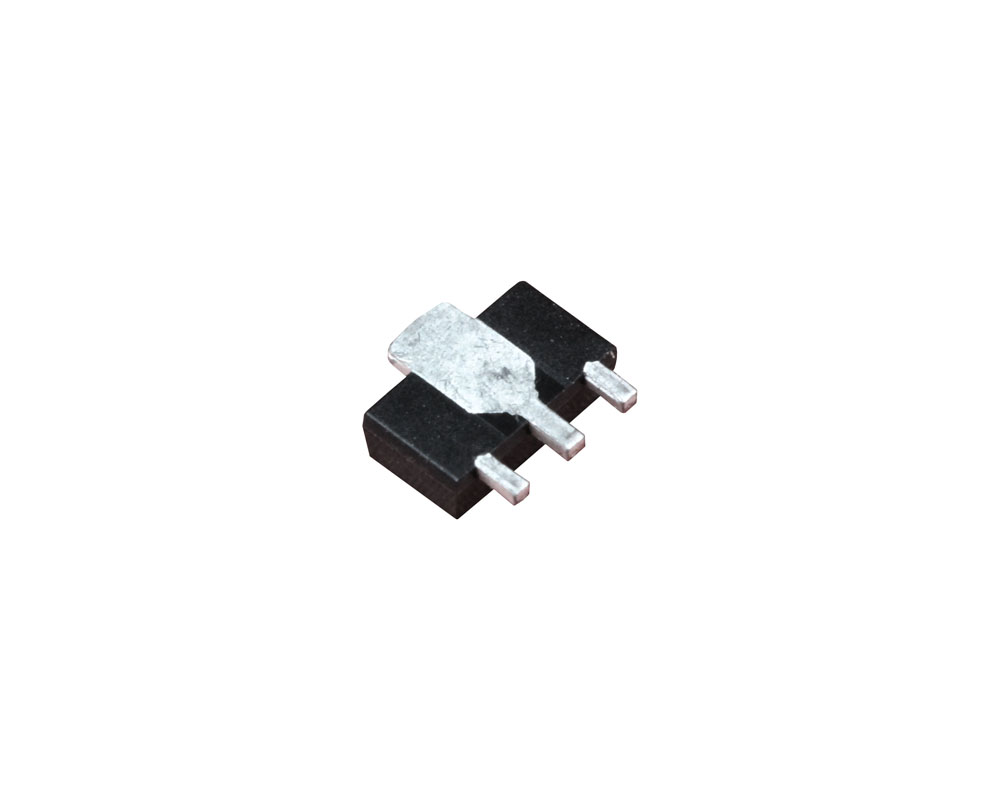

Einpoliger Hall-Effekt Schalter Ics CYD543, Versorgungsspannung: 4.5-24V, Versorgungsstrom: 10mA,Betriebstemperatur: -50 ~+150°C

Jetzt in unserem Onlineshop bestellen
Serien-Nr: CYD543
Artikel-Nr: CYD543

Produktinformationen "Einpoliger Hall-Effekt Schalter Ics CYD543, Versorgungsspannung: 4.5-24V, Versorgungsstrom: 10mA,Betriebstemperatur: -50 ~+150°C"

Dieser Hall-Effekt Schalter besitzt eine monolithisch integrierte Schaltung, welche einen Spannungsregler, einen Hallspannungsgenerator, einen Differentialverstärker, einen Schmitt-Trigger, eine Temperaturkompensierende Schaltung und eine offene Kollektor-Ausgangsstufe vereint. Sein Eingang ist ein Flussdichtensignal und der Ausgang ist ein digitales Spannungssignal.

Eigenschaften

  • Breiter Versorgungsspannungsbereich
  • schnelle Antwortzeit
  • breiter Frequenz- und Temperaturbereich
  • lange Betriebsdauer
  • kleine Dimension, angenehm zu installieren
  • Ausgang kompatibel mit allen digitalen logischen Familien
  • zweipoliger Sensor
  • ROHS konform

Anwendungen

  • Kontaktloser Schalter
  • Positionskontrolle
  • Geschwindigkeitsmessung
  • Drehzahl-Ermittlung
  • Isolationsmessung
  • Bürstenloser DC Motor
  • Zünder in Automobile
Auslösepunkt: 10.0 mT
Betriebstemperatur: -50°C ~ +150°C
Einschaltpunkt: 15 mT
Gehäuse/Größe: SOT89/4.5x2.5x1.5mm
Hysteresis: 5.0 mT
Max. Versorgungsstrom/-spannung: 10 mA
Versorgungsspannung: 4.5V ~ 24V DC

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
