Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636

Zurück
Vorschau: Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636 Vorschau: Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636 Vorschau: Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636 Vorschau: Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636
Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636
Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636
Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636
Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636


Gehäuse:

Operating Temperature:


Jetzt im Onlineshop bestellen
Beschreibung Technische Eigenschaften Datenblätter Produktsicherheits-Information
Beschreibung
Der CYD9636 ist ein hochempfindlicher einpoliger Hall-Effekt Schalter IC. Die integrierte... mehr
Menü schließen
Hochempfindlicher einpoliger Hall-Effekt-Schalter CYD9636

Der CYD9636 ist ein hochempfindlicher einpoliger Hall-Effekt Schalter IC. Die integrierte dynamische Offset-Kompensation und die Temperaturkompensation der Vorverstärkerstufe sind in der Lage Magnetfelder präzise, optimal und symmetrisch zu detektieren. Der Versorgungsspannungsbereich beträgt 2.8V bis 24VDC, der maximale Ausgangsstrom liegt bei 50 mA.

Dieser Hall-Effekt-Schalter IC integriert eine Hallplatte, einen Vorverstärker mit dynamischer Offsetkompensation und einen Hysterese Komparator auf einem einzelnen Chip.

Anwendungen

  • Bremspedal-Positionserkennung, Automobilindustrie
  • Annäherungserkennung
  • Geschwindigkeitsmessung
  • schwache Magnetfeld-Anwendungen
  • Halbleiter-Schalter usw.

Eigenschaften

  • Betriebsspannung von 3.8V bis 24V
  • sehr präziser einpoliger Schalter
  • eingebaute dynamische Offsetkompensation
  • offener Kanalausgang
  • geringe Thermaldrift der magnetischen Erkennung



Technische Eigenschaften
mehr
Menü schließen
Betriebstemperatur: -40°C ~ +125°C, -40°C ~ +150°C

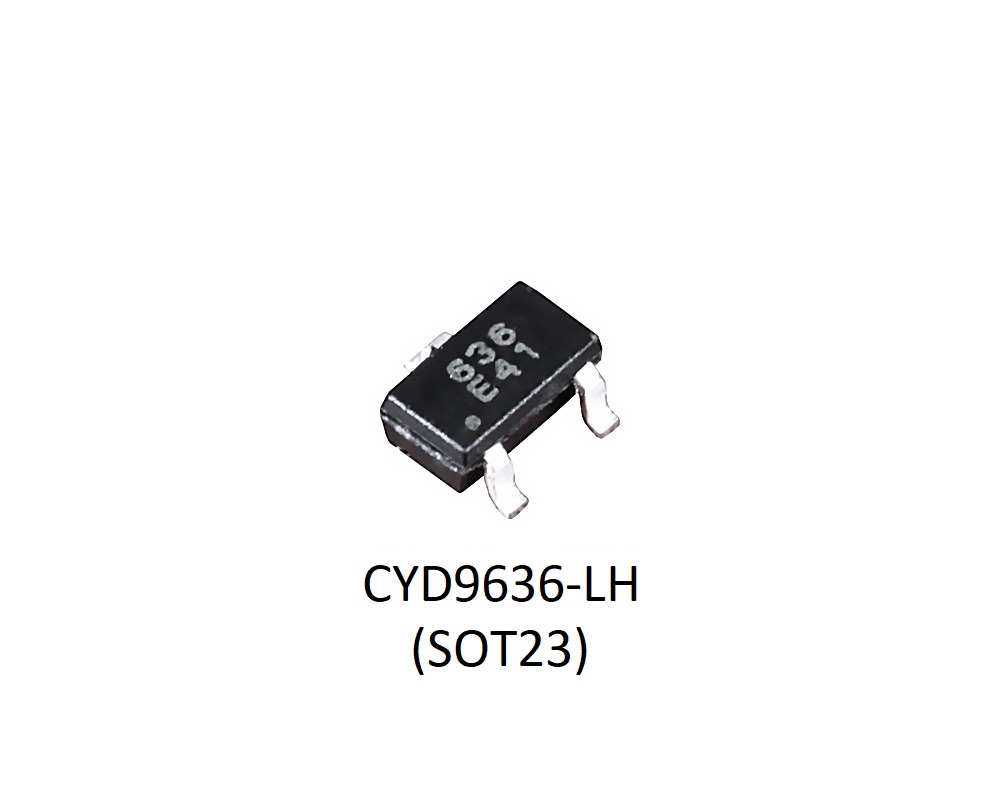

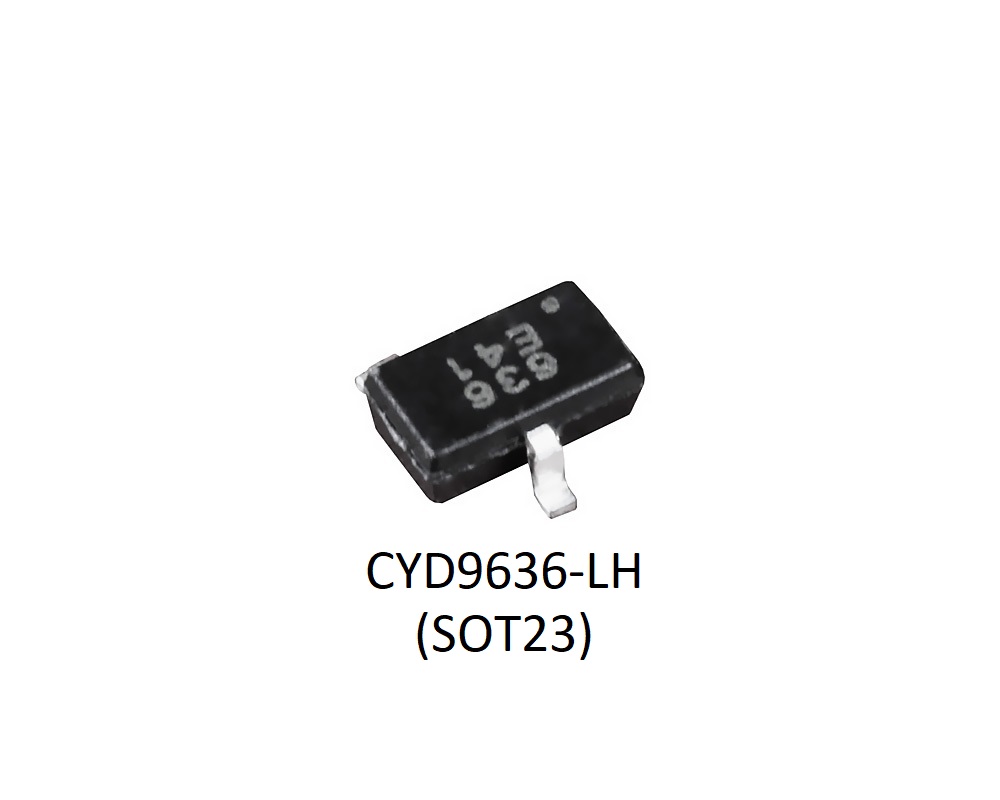

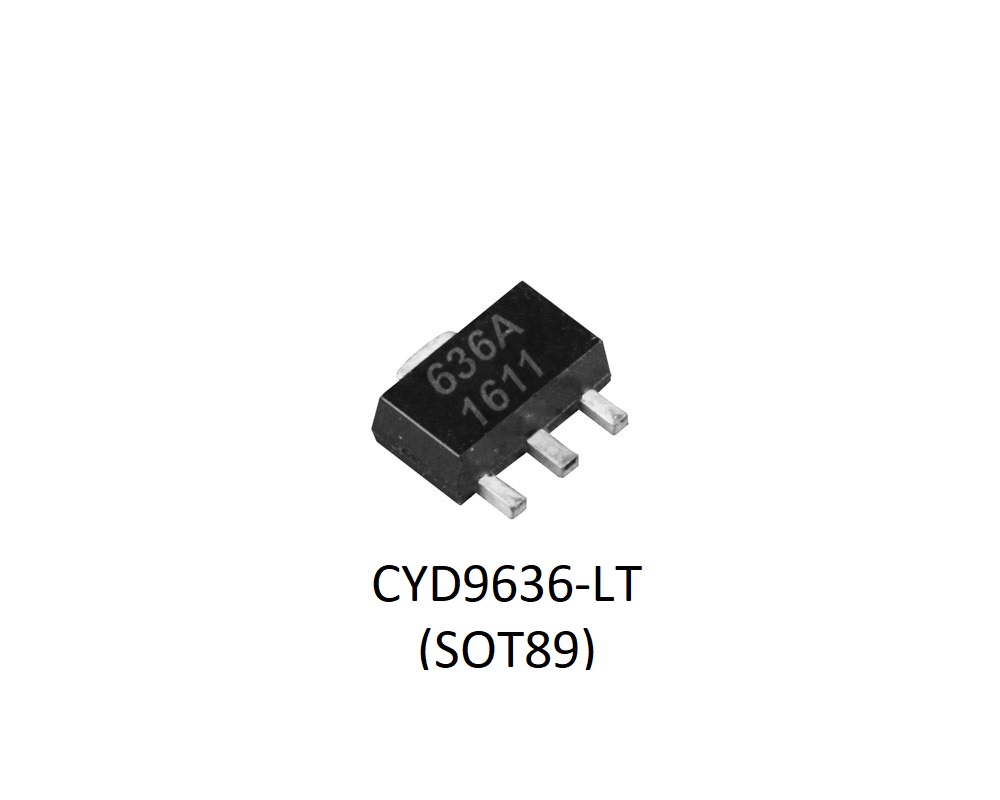

Gehäuse/Größe: SOT23/2.9x1.8x1.1mm, SOT89/4.5x2.5x1.5mm, TO92/4.06x3.1x1.5mm
Max. Versorgungsstrom/-spannung: 50 mA
Einschaltpunkt: 3.8 mT ~ 7.2 mT
Auslösepunkt: 2.0 mT ~ 5.0 mT
Hysteresis: 1.5 mT ~ 2.7 mT
Versorgungsspannung: 3.8V ~ 24V DC
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
Produktsicherheits-Information
Daten zum Produkthersteller mehr
Menü schließen

Hersteller:

Unternehmensname: ChenYang Technologies GmbH & Co.KG

Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland

E-Mail: info@chenyang.de

Telefon: +49 8121 2574100
